Spannsätze

Sie sind hier: Startseite » Produkte » Kupplungen und Spannsätze » Spannsätze

Individuelles Angebot & weitere Infos:

Jetzt anfragen

Für eine schnelle und präzise Bearbeitung bitten wir Sie, die produktspezifischen Informationen bei Anfragen vollständig anzugeben.

Anzugebende Produktspezifikationen: siehe Produkttabellen

KTR 100

Eigenschaften:

  • Nicht selbstzentrierend

  • Für sehr hohe Drehmomente geeignet.

  • Toleranzen: Welle h11 - Nabe H11

  • Oberflächenrauhigkeit: Rₜ max 16 μm

  • Um eine gute Rundlaufgenauigkeit zu erreichen ist es notwendig Welle und Nabe genau auszurichten.

Technische Zeichnung
Artikel-Nr.
d x D
mm		 L1
mm		 L2
mm		 B
mm		 Übertragbares
Drehmoment
Mt
Nm		 Axialkraft
F ax.
KN		 Flächenpassung zwischen Spannsatz Spannschrauben kg
Welle
pw
N/mm2		 Nabe
pn
N/mm2		 DIN 912 12.9 Anzugsmoment
Ms
Nm
Nr. Typ
KTR100 19x47 17 20 26 298 31 286 116 8 M6x18 14,9 0,25
KTR100 20x47 17 20 26 313 31 272 116 8 M6x18 14,9 0,24
KTR100 22x47 17 20 26 345 31 247 116 8 M6x18 14,9 0,23
KTR100 24x50 17 20 26 424 35 255 123 9 M6x18 14,9 0,26
KTR100 25x50 17 20 26 441 35 245 123 9 M6x18 14,9 0,25
KTR100 28x55 17 20 26 549 39 243 124 10 M6x18 14,9 0,30
KTR100 30x55 17 20 26 588 39 227 124 10 M6x18 14,9 0,29
KTR100 32x60 17 20 26 752 47 255 136 12 M6x18 14,9 0,30
KTR100 35x60 17 20 26 822 47 233 136 12 M6x18 14,9 0,32
KTR100 38x65 17 20 26 1042 55 250 146 14 M6x18 14,9 0,36
KTR100 40x65 17 20 26 1097 55 238 146 14 M6x18 14,9 0,34
KTR100 42x75 20 24 32 1740 83 291 163 12 M8x22 35 0,48
KTR100 45x75 20 24 32 1864 83 271 163 12 M8x22 35 0,57
KTR100 48x80 20 24 32 1988 83 254 153 12 M8x22 35 0,59
KTR100 50x80 20 24 32 2071 83 244 153 12 M8x22 35 0,60
KTR100 55x85 20 24 32 2658 97 259 168 14 M8x22 35 0,63
KTR100 60x90 20 24 32 2900 97 238 158 14 M8x22 35 0,69
KTR100 65x95 20 24 32 3587 110 250 171 16 M8x22 35 0,73
KTR100 70x110 24 28 38 5345 153 268 171 14 M10x25 69 1,26
KTR100 75x115 24 28 38 5727 153 250 163 14 M10x25 69 1,33
KTR100 80x120 24 28 38 6108 153 235 156 14 M10x25 69 1,40
KTR100 85x125 24 28 38 7417 175 252 172 16 M10x25 69 1,49
KTR100 90x130 24 28 38 7854 175 238 165 16 M10x25 69 1,53
KTR100 95x135 24 28 38 9326 196 254 179 18 M10x25 69 1,62
KTR100 100x145 26 33 45 11362 227 258 178 14 M12x30 123,3 2,01
KTR100 110x155 26 33 45 12498 227 234 166 14 M12x30 123,3 2,15
KTR100 120x165 26 33 45 15578 260 245 178 16 M12x30 123,3 2,35
KTR100 130x180 34 38 50 21095 325 217 156 20 M12x35 123,3 3,51
KTR100 140x190 34 38 50 24993 357 221 163 22 M12x35 123,3 3,85
KTR100 150x200 34 38 50 29217 390 225 169 24 M12x35 123,3 4,07
KTR100 160x210 34 38 50 33756 422 229 174 26 M12x35 123,3 4,30
KTR100 170x225 38 44 58 39483 465 212 160 22 M14x40 187 5,80
KTR100 180x235 38 44 58 45606 507 218 167 24 M14x40 187 6,00
KTR100 190x250 46 52 66 56163 591 199 152 28 M14x45 187 8,50
KTR100 200x260 46 52 66 63342 633 203 156 30 M14x45 187 8,60
KTR100 220x285 50 56 72 81960 745 200 154 26 M16x50 290 11,00
KTR100 240x305 50 56 72 103162 860 211 166 30 M16x50 290 12,00
KTR100 260x325 50 56 72 126669 974 221 177 34 M16x50 290 13,00
KTR100 280x355 60 66 84 157339 1124 197 156 32 M18x60 400 19,00
KTR100 300x375 60 66 84 189653 1264 207 166 36 M18x60 400 20,00
KTR100 320x405 72 78 98 264108 1651 211 167 36 M20x70 580 30,00
KTR 105

Eigenschaften:

  • Nicht selbstzentrierend

  • Für sehr hohe Drehmomente geeignet.

  • Toleranzen: Welle h8 - Nabe H8

  • Oberflächenrauhigkeit: Rₜ max 16 μm

  • Rundlauffehler: 0,02 mm ÷ 0,04 mm

  • Kurze Einbauzeit.

Technische Zeichnung
Artikel-Nr.
d x D
mm		 L1
mm		 L2
mm		 B
mm		 Übertragbares
Drehmoment
Mt
Nm		 Axialkraft
F ax.
KN		 Flächenpassung zwischen Spannsatz Spannschrauben kg
Welle
pw
N/mm2		 Nabe
pn
N/mm2		 DIN 912 12.9 Anzugsmoment
Ms
Nm
Nr. Typ
KTR105 10x20 12,5 13 15,5 19 3,8 89 45 4 M2,5x12 1,2 0,02
KTR105 11x22 12,5 13 15,5 21 3,8 81 41 4 M2,5x12 1,2 0,02
KTR105 12x22 12,5 13 15,5 23 3,8 75 41 4 M2,5x12 1,2 0,02
KTR105 14x26 16,5 17 20 39 5,5 71 38 4 M3x16 2,1 0,04
KTR105 15x28 16,5 17 20 42 5,5 66 35 4 M3x16 2,1 0,04
KTR105 16x32 16,5 17 21 77 9,6 107 54 4 M4x16 4,9 0,07
KTR105 17x35 20,5 21 25 82 9,6 81 40 4 M4x20 4,9 0,09
KTR105 18x35 20,5 21 25 87 9,6 77 40 4 M4x20 4,9 0,09
KTR105 19x35 20,5 21 25 91 9,6 73 40 4 M4x20 4,9 0,08
KTR105 20x38 20,5 21 26 157 15,7 113 60 4 M5x20 10 0,10
KTR105 22x40 20,5 21 26 173 15,7 103 57 4 M5x20 10 0,11
KTR105 24x47 25 26 32 268 22,3 110 56 4 M6x24 17 0,20
KTR105 25x47 25 26 32 279 22,3 105 56 4 M6x24 17 0,19
KTR105 28x50 25 26 32 468 33,5 141 79 6 M6x24 17 0,22
KTR105 30x55 25 26 32 502 33,5 132 72 6 M6x24 17 0,27
KTR105 32x55 25 26 32 535 33,5 123 72 6 M6x24 17 0,25
KTR105 35x60 30 31 37 781 44,6 125 73 8 M6x28 17 0,36
KTR105 38x65 30 31 37 848 44,6 115 67 8 M6x28 17 0,43
KTR105 40x65 30 31 37 892 44,6 110 67 8 M6x28 17 0,40
KTR105 42x75 35 36 44 1272 60,6 122 68 6 M8x34 41 0,67
KTR105 45x75 35 36 44 1363 60,6 113 68 6 M8x34 41 0,63
KTR105 48x80 35 36 44 1938 80,8 142 85 8 M8x34 41 0,74
KTR105 50x80 35 36 44 2019 80,8 136 85 8 M8x34 41 0,70
KTR 125

Eigenschaften:

  • Nicht selbstzentrierend

  • Für sehr hohe Drehmomente geeignet.

  • Toleranzen: Welle h8 - Nabe H8

  • Oberflächenrauhigkeit: Rₜ max 16 μm

  • Kurze Einbauzeit.

Technische Zeichnung
Artikel-Nr.
d x D
mm		 L1
mm		 B
mm		 D1
mm		 Übertragbares
Drehmoment
Mt
Nm		 Axialkraft
F ax.
KN		 Flächenpassung zwischen Spannsatz Spannschraube kg
Welle
pw
N/mm2		 Nabe
pn
N/mm2		 Schraubengröße Anzugsmoment
Ms
Nm
KTR125 17x26 6,5 18 38 55 6 197 112 KM5 160 0,07
KTR125 18x26 6,5 18 38 58 6 186 112 KM5 160 0,07
KTR125 22x32 6,5 18 45 96 8 202 127 KM6 220 0,08
KTR125 28x36 7 19,5 52 150 10 176 123 KM7 340 0,15
KTR125 32x42 8 21,5 58 210 12 167 120 KM8 480 0,18
KTR125 36x45 8 21,5 58 240 13 149 120 KM8 480 0,16
KTR125 38x48 10 24,5 65 290 14 126 93 KM9 680 0,28
KTR125 42x55 10 25,5 70 370 17 131 96 KM10 870 0,23
KTR125 48x62 10 25,5 75 500 21 135 105 KM11 970 0,31
KTR125 50x62 10 25,5 75 520 21 130 105 KM11 970 0,32
KTR125 55x68 12 27,5 80 610 22 103 84 KM12 1100 0,38
KTR125 56x68 12 27,5 80 620 22 101 82 KM12 1100 0,39
KTR125 60x73 12 28,5 85 800 27 113 93 KM13 1300 0,43
KTR125 63x79 14 30,5 92 980 31 107 86 KM14 1600 0,47
KTR125 65x79 14 30,5 92 1010 31 104 86 KM14 1600 0,50
KTR125 70x84 14 31,5 98 1240 35 110 92 KM15 2000 0,65
KTR 125.1

Eigenschaften:

  • Nicht selbstzentrierend

  • Für sehr hohe Drehmomente geeignet.

  • Toleranzen: Welle h8 - Nabe H8

  • Oberflächenrauhigkeit: Rₜ max 16 μm

  • Kurze Einbauzeit.

Technische Zeichnung
Artikel-Nr.
d x D
mm		 L1
mm		 B
mm		 D1
mm		 Übertragbares
Drehmoment
Mt
Nm		 Axialkraft
F ax.
KN		 Flächenpassung zwischen Spannsatz Spannschraube kg
Welle
pw
N/mm2		 Nabe
pn
N/mm2		 Schraubengröße Anzugsmoment
Ms
Nm
KTR125.1 15x25 20 31 32 77 9 91 55 M20x1 95 0,11
KTR125.1 18x30 21 33 38 125 13 98 59 M25x1,5 160 0,13
KTR125.1 19x30 21 33 38 132 13 93 59 M25x1,5 160 0,13
KTR125.1 20x30 21 33 38 139 13 88 59 M25x1,5 160 0,15
KTR125.1 24x35 25 38 45 202 15 74 51 M30x1,5 220 0,17
KTR125.1 25x35 25 38 45 210 15 71 51 M30x1,5 220 0,17
KTR125.1 28x40 28 44 52 312 20 76 53 M35x1,5 340 0,28
KTR125.1 30x40 28 44 52 335 20 71 53 M35x1,5 340 0,26
KTR125.1 35x45 28 45 58 483 25 75 58 M40x1,5 480 0,26
KTR125.1 40x50 28 46 65 696 31 82 66 M45x1,5 680 0,33
KTR125.1 45x55 28 47 70 902 36 84 69 M50x1,5 870 0,45
KTR125.1 50x60 28 47 75 1014 37 77 64 M55x2 970 0,66
KTR125.1 55x65 28 48 80 1158 38 73 61 M60x2 1100 0,72
KTR125.1 60x70 28 50 85 1379 41 73 62 M65x2 1300 0,80
KTR 150

Eigenschaften:

  • Nicht selbstzentrierend

  • Für sehr hohe Drehmomente geeignet.

  • Toleranzen:
    Bis Durchmesser 40 = Welle h6 - Nabe H7
    Über Durchmesser 40 = Welle h8 - Nabe H8

  • Oberflächenrauhigkeit: Rt max 16 μm

Technische Zeichnung
Artikel-Nr.
d x D
mm		 L1
mm		 B
mm		 Übertragbares
Drehmoment
Mt
Nm		 Axialkraft
F ax.
KN		 Flächenpassung zwischen Spannsatz kg
Welle
pw
N/mm2		 Nabe
pn
N/mm2
KTR150 14x18 5,3 6,3 19 3 98 76 0,01
KTR150 15x19 5,3 6,3 22 3 98 77 0,01
KTR150 16x20 5,3 6,3 25 3 98 78 0,01
KTR150 17x21 5,3 6,3 28 3 98 79 0,01
KTR150 18x22 5,3 6,3 32 4 98 80 0,01
KTR150 19x24 5,3 6,3 35 4 98 77 0,01
KTR150 20x25 5,3 6,3 39 4 98 78 0,01
KTR150 22x26 5,3 6,3 47 4 98 83 0,01
KTR150 24x28 5,3 6,3 57 5 98 84 0,01
KTR150 25x30 5,3 6,3 61 5 98 81 0,01
KTR150 28x32 5,3 6,3 76 5 98 86 0,01
KTR150 30x35 5,3 6,3 88 6 98 84 0,01
KTR150 32x36 5,3 6,3 100 6 98 87 0,02
KTR150 35x40 6,0 7,0 136 8 98 86 0,02
KTR150 36x42 6,0 7,0 144 8 98 84 0,02
KTR150 38x44 6,0 7,0 160 8 98 84 0,02
KTR150 40x45 6,6 8,0 195 10 98 87 0,03
KTR150 42x48 6,6 8,0 216 10 98 86 0,04
KTR150 45x52 8,6 10,0 321 14 98 85 0,04
KTR150 48x55 8,6 10,0 367 15 98 85 0,05
KTR150 50x57 8,6 10,0 397 16 98 86 0,05
KTR150 55x62 8,6 10,0 480 17 98 87 0,06
KTR150 56x64 10,4 12,0 603 22 98 86 0,07
KTR150 60x68 10,4 12,0 692 23 98 86 0,07
KTR150 63x71 10,4 12,0 764 24 98 87 0,08
KTR150 65x73 10,4 12,0 813 25 98 87 0,08
KTR150 70x79 12,2 14,0 1110 32 98 87 0,11
KTR150 71x80 12,2 14,0 1140 32 98 87 0,12
KTR150 75x84 12,2 14,0 1260 34 98 87 0,12
KTR150 80x91 15,0 17,0 1770 44 98 86 0,20
KTR150 90x101 15,0 17,0 2240 50 98 87 0,22
KTR150 100x114 18,7 21,0 3450 70 98 86 0,38
KTR 206

Eigenschaften:

  • Selbstzentrierend

  • Für sehr hohe Drehmomente geeignet.

  • Toleranzen: Welle h8 - Nabe H8

  • Oberflächenrauhigkeit: Rt max 16 μm

  • Rundlauffehler: 0,02 mm ÷ 0,04 mm

  • Kurze Einbauzeit.

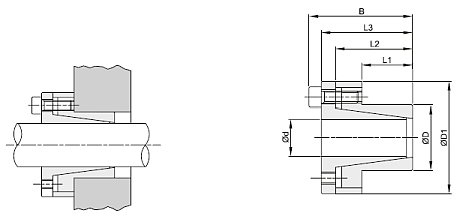

Technische Zeichnung
Artikel-Nr.
d x D
mm		 L1
mm		 L2
mm		 L3
mm		 B
mm		 D1
mm		 Übertragbares
Drehmoment
Mt
Nm		 Axialkraft
F ax.
KN		 Flächenpassung zwischen Spannsatz Spannschrauben kg
Welle
pw
N/mm2		 Nabe
pn
N/mm2		 DIN 912 12.9 Anzugsmoment
Ms
Nm
Nr. Typ
KTR206 19x47 26 31 39 45 53 202 21 127 51 4 M6x20 17 0,45
KTR206 20x47 26 31 39 45 53 213 21 121 51 4 M6x20 17 0,46
KTR206 22x47 26 31 39 45 53 234 21 110 51 4 M6x20 17 0,50
KTR206 24x50 26 31 39 45 56 384 32 151 73 6 M6x20 17 0,50
KTR206 25x50 26 31 39 45 56 400 32 145 73 6 M6x20 17 0,50
KTR206 28x55 26 31 39 45 61 448 32 129 66 6 M6x20 17 0,60
KTR206 30x55 26 31 39 45 61 480 32 121 66 6 M6x20 17 0,60
KTR206 32x60 26 31 39 45 66 683 43 151 81 8 M6x20 17 0,70
KTR206 35x60 26 31 39 45 66 747 43 138 81 8 M6x20 17 0,60
KTR206 38x65 26 31 39 45 71 811 43 127 74 8 M6x20 17 0,80
KTR206 40x65 26 31 39 45 71 853 43 121 74 8 M6x20 17 0,60
KTR206 42x75 30 36 47 55 81 1216 58 135 76 6 M8x30 41 1,20
KTR206 45x75 30 36 47 55 81 1302 58 126 76 6 M8x30 41 1,10
KTR206 48x80 30 36 47 55 86 1389 58 119 71 6 M8x30 41 1,30
KTR206 50x80 30 36 47 55 86 1447 58 114 71 6 M8x30 41 1,10
KTR206 55x85 30 36 47 55 91 2124 77 138 89 8 M8x30 41 1,20
KTR206 60x90 30 36 47 55 96 2317 77 127 84 8 M8x30 41 1,30
KTR206 65x95 30 36 47 55 101 2510 77 117 80 8 M8x30 41 1,40
KTR206 70x110 40 46 57 67 116 4381 125 132 84 8 M10x35 83 2,50
KTR206 75x115 40 46 62 72 121 4694 125 123 80 8 M10x35 83 2,60
KTR206 80x120 40 46 62 72 126 5007 125 115 77 8 M10x35 83 2,80
KTR206 85x125 40 46 62 72 131 6651 156 136 92 10 M10x35 83 2,80
KTR206 90x130 40 46 62 72 136 7042 156 128 89 10 M10x35 83 3,00
KTR206 95x135 40 46 62 72 141 7433 156 121 85 10 M10x35 83 3,00
KTR206 100x145 46 52 77 89 151 9104 182 117 81 8 M12x45 145 5,50
KTR206 110x155 46 52 77 89 161 10015 182 106 75 8 M12x45 145 4,80
KTR206 120x165 46 52 77 89 171 13653 228 122 88 10 M12x45 145 5,50
KTR206 130x180 46 52 77 89 186 17747 273 135 97 12 M12x45 145 6,00
KTR206 140x190 51 59 84 98 196 17328 248 102 75 8 M14x45 230 7,50
KTR206 150x200 51 59 84 98 206 23207 309 119 89 10 M14x45 230 7,70
KTR206 160x210 51 59 84 98 216 24754 309 112 85 10 M14x45 230 8,00
KTR206 170x225 51 59 84 98 231 31561 371 126 95 12 M14x45 230 9,80
KTR206 180x235 51 59 84 98 241 33417 371 119 91 12 M14x45 230 9,80
KTR 250

Eigenschaften:

  • Selbstzentrierend

  • Für sehr hohe Drehmomente geeignet.

  • Toleranzen: Welle h8 - Nabe H8

  • Oberflächenrauhigkeit: Rₜ max 16 μm

  • Rundlauffehler: 0,02 mm ÷ 0,04 mm

  • Kurze Einbauzeit.

  • Radialer Versatz ist gering, Flächenpressung enthalten.

Technische Zeichnung
Artikel-Nr.
d x D
mm		 L1
mm		 L2
mm		 L3
mm		 B
mm		 D1
mm		 D2
mm		 Übertragbares
Drehmoment
Mt
Nm		 Axialkraft
F ax.
KN		 Flächenpassung zwischen Spannsatz Spannschrauben kg
Welle
pw
N/mm2		 Nabe
pn
N/mm2		 DIN 912 12.9 Anzugsmoment
Ms
Nm
Nr. Typ
KTR250 8x15 12 21 24 28 28 32 39 10 299 159 4 M4x10 5,2 0,16
KTR250 9x16 14 23 27 31 28 32 44 10 227 128 4 M4x12 5,2 0,16
KTR250 10x16 14 23 27 31 28 32 49 10 205 128 4 M4x12 5,2 0,17
KTR250 11x18 14 23 27 31 30 34 53 10 186 114 4 M4x12 5,2 0,17
KTR250 12x18 14 23 27 31 30 34 58 10 171 114 4 M4x12 5,2 0,18
KTR250 14x23 14 23 27 31 35 39 68 10 146 89 4 M4x12 5,2 0,20
KTR250 15x24 16 29 36 42 40 45 120 16 196 123 4 M6x18 17 0,21
KTR250 16x24 16 29 36 42 40 45 128 16 184 123 4 M6x18 17 0,23
KTR250 18x26 18 31 38 44 42 47 191 21 194 134 4 M6x18 17 0,27
KTR250 19x27 18 31 38 44 43 48 202 21 183 129 4 M6x18 17 0,29
KTR250 20x28 18 31 38 44 44 49 213 21 174 124 4 M6x18 17 0,30
KTR250 22x32 25 38 45 51 48 54 234 21 114 78 4 M6x18 17 0,38
KTR250 24x34 25 38 45 51 50 56 255 21 105 74 4 M6x18 17 0,41
KTR250 25x34 25 38 45 51 50 56 266 21 100 74 4 M6x18 17 0,45
KTR250 28x39 25 38 45 51 55 61 373 27 112 81 5 M6x18 17 0,47
KTR250 30x41 25 38 45 51 57 63 480 32 126 92 6 M6x18 17 0,48
KTR250 32x43 30 43 50 56 59 65 511 32 98 73 6 M6x18 17 0,51
KTR250 35x47 30 43 50 56 63 69 747 43 120 89 8 M6x18 17 0,63
KTR250 38x50 30 43 50 56 66 72 811 43 110 84 8 M6x18 17 0,67
KTR250 40x53 32 45 52 58 69 75 959 48 110 83 9 M6x18 17 0,73
KTR250 42x55 32 45 52 58 71 77 1007 48 105 80 9 M6x18 17 0,78
KTR250 45x59 40 56 64 72 79 85 1781 79 130 99 8 M8x22 42 1,23
KTR250 48x62 40 56 64 72 82 88 1900 79 122 94 8 M8x22 42 1,24
KTR250 50x65 50 66 74 82 85 92 2473 99 117 90 10 M8x22 42 1,40
KTR250 55x71 50 66 74 82 91 98 2721 99 106 82 10 M8x22 42 1,70
KTR250 60x77 50 66 74 82 97 104 2968 99 97 76 10 M8x22 42 1,76
KTR250 65x84 50 66 74 82 104 111 3215 99 90 69 10 M8x22 42 2,21
KTR250 70x90 60 80 91 101 115 122 4430 127 89 69 8 M10x25 84 3,05
KTR250 75x95 60 80 91 101 119 126 5338 142 93 74 9 M10x25 84 3,32
KTR250 80x100 65 85 96 106 124 131 7595 190 108 86 12 M10x25 84 3,50
KTR250 85x106 65 85 96 106 130 137 8069 190 101 81 12 M10x25 84 3,60
KTR250 90x112 65 85 96 106 136 143 9968 222 112 90 14 M10x25 84 3,90
KTR250 95x120 65 85 96 106 144 153 10522 222 106 84 14 M10x25 84 4,40
KTR250 100x125 65 89 102 114 153 162 13651 273 124 99 12 M12x30 145 4,60
KTR250 110x140 70 94 107 119 168 177 15016 273 105 82 12 M12x30 145 8,70
KTR250 120x155 90 114 127 139 185 195 21844 364 99 77 16 M12x30 145 10,70
KTR250 130x165 90 114 127 139 195 205 23664 364 92 72 16 M12x30 145 11,30
KTR250 140x175 90 114 127 139 205 215 25485 364 85 68 16 M12x30 145 11,90
KTR250 150x185 90 114 127 139 215 225 27305 364 80 64 16 M12x30 145 12,50
KTR 603

Eigenschaften:

  • Selbstzentrierend

  • Für sehr hohe Drehmomente geeignet.

  • Toleranzen: Durchmesser d h8
    Toleranzen: Durchmesser dw
    von 18 mm bis 30 mm H6/j6
    von 30 mm bis 50 mm H6/h6
    von 50 mm bis 80 mm H6/g6
    von 80 mm bis 500 mm H7/g6

  • Oberflächenrauhigkeit: Rₜ max 16 μm

  • Kurze Einbauzeit.

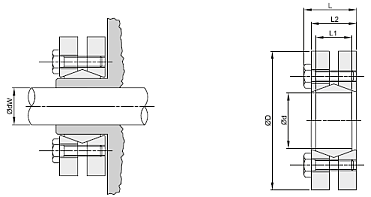

Technische Zeichnung
Artikel-Nr.
d
mm		 dw
mm		 D
mm		 L1
mm		 L2
mm		 L
mm		 Flächenpressung
zwischen Welle
pw Nm/mm2		 Übertragbares
Drehmoment
Mt
Nm		 Axialkraft
F ax.
KN		 Spannschrauben kg
DIN 912 12.9 Anzugsmoment
Ms
Nm
Nr. Typ
KTR603 24 19
20
21 		50 14 19,5 23 272 162
200
238 		15,0
18,5
21,0 		6 M5x18 4,9 0,20
KTR603 30 24
25
26 		60 16 21,5 25 221 285
323
361 		15,7
23,7
26,7 		7 M5x18 4,9 0,30
KTR603 36 28
30
31 		72 18 23,5 27,5 292 418
542
599 		27,0
38,0
43,0 		5 M6x20 11,8 0,40
KTR603 44 32
35
36 		80 20 25,5 29,5 301 589
741
817 		44,0
49,0
54,0 		7 M6x20 11,8 0,60
KTR603 50 38
40
42 		90 22 27,5 31,5 275 893
1102
1311 		48,8
58,8
69,0 		8 M6x25 11,8 0,80
KTR603 55 42
45
42 		100 23 30,5 34,5 239 1102
1444
1786 		48,0
61,7
77,0 		8 M6x25 11,8 1,10
KTR603 62 48
50
52 		110 23 30,5 34,5 265 1758
2090
2280 		69,0
80,9
90,0 		10 M6x25 11,8 1,30
KTR603 68 50
55
60 		115 23 30,5 34,5 242 1900
2375
2993 		71,2
80,9
95,7 		10 M6x25 11,8 1,40
KTR603 75 55
60
65 		138 25 32,5 37,8 259 2375
3040
3753 		94,4
111,0
126,0 		7 M8x30 29,4 1,70
KTR603 80 60
65
70 		145 25 32,5 37,8 243 3040
7505
4370 		99,3
115,0
130,0 		7 M8x30 29,4 1,90
KTR603 90 65
70
75 		155 30 39 44,3 257 4513
5700
6888 		141,0
160,0
178,0 		10 M8x35 29,4 3,30
KTR603 100 70
75
80 		170 34 44 49,3 245 6555
7125
8550 		163,0
182,0
202,0 		12 M8x35 29,4 4,70
KTR603 110 75
80
85 		185 39 50 56,4 232 6840
8550
10260 		185,0
207,0
221,0 		9 M10x40 57,8 5,90
KTR603 125 85
90
95 		215 42 54 60,4 253 10450
12350
14250 		240,0
262,0
285,0 		12 M10x40 57,8 8,30
KTR603 140 95
100
105 		230 46 60,5 68 251 14345
16720
19095 		308,0
331,0
357,0 		10 M12x45 98 10,00
KTR603 155 105
110
115 		265 50 64,5 72 250 20900
23750
26600 		366,0
392,0
417,0 		12 M12x50 98 15,00
KTR603 165 115
120
125 		290 56 71 81 263 29450
33250
37050 		513,0
544,0
564,0 		8 M16x55 245 22,00
KTR603 175 125
130
135 		300 56 71 81 248 34200
38950
45000 		576,0
630,0
666,0 		8 M16x55 250 22,00

Weitere Bauarten und Abmaße sind lieferbar. Sprechen Sie uns an!

Technische Daten

Berechnung des minimalen Außendurchmessers der Nabe (DM):

DM ≥ D · K
D = Außendurchmesser Spannsatz (mm)
K = Faktor (siehe Tabellen)

Falls der Wert für "K" in der Tabelle nicht angegeben ist, benutzen Sie bitte die folgende Formel:

\( K = \sqrt{\frac{\sigma_{0,2} + (C \cdot PN)}{\sigma_{0,2} - (C \cdot PN)}} \; (mm) \)
σ0,2 = Streckgrenze des Materials (N/mm2)

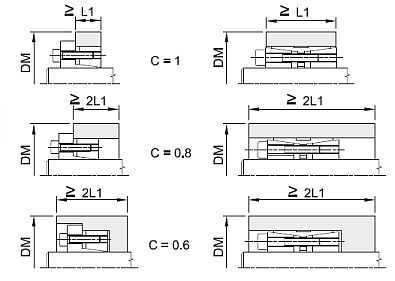

C = Faktor ist abhängig von der Anwendung
PN = Anpressdruck der Nabe

Tabelle für Faktor "K":

In Abhängigkeit von der Streckgrenze in σ0,2 in N/mm2
pn
N/mm2		 GG-20 GG-30
GTS-35
ALSi1MgMn		 GGG-38
GS-400
St.42-3		 GGG-50
GS-500
C-40		 GGG-60
GS-600
C-45		 GGG-70
GS-70
C-60
150 200 250 300 350 400 450 600
0,6 0,8 1 0,6 0,8 1 0,6 0,8 1 0,6 0,8 1 0,6 0,8 1 0,6 0,8 1 0,6 0,8 1 0,6 0,8 1
60 1,28 1,39 1,53 1,20 1,28 1,36 1,16 1,21 1,28 1,13 1,18 1,22 1,11 1,15 1,19 1,09 1,13 1,16 1,08 1,11 1,14 1,06 1,08 1,11
65 1,30 1,44 1,59 1,22 1,30 1,40 1,17 1,24 1,30 1,14 1,19 1,25 1,12 1,16 1,21 1,10 1,14 1,18 1,09 1,12 1,16 1,07 1,09 1,11
70 1,33 1,48 1,66 1,24 1,33 1,44 1,18 1,26 1,33 1,15 1,21 1,27 1,13 1,18 1,22 1,11 1,15 1,19 1,10 1,13 1,17 1,07 1,10 1,12
75 1,36 1,53 1,73 1,26 1,36 1,48 1,20 1,28 1,36 1,16 1,22 1,29 1,14 1,19 1,24 1,12 1,16 1,21 1,11 1,14 1,18 1,08 1,11 1,13
80 1,39 1,58 1,81 1,28 1,39 1,53 1,21 1,30 1,39 1,18 1,24 1,31 1,15 1,20 1,26 1,13 1,18 1,22 1,11 1,15 1,20 1,08 1,11 1,14
85 1,42 4,63 1,90 1,30 1,42 1,57 1,23 1,32 1,42 1,19 1,26 1,34 1,16 1,22 1,28 1,14 1,19 1,24 1,12 1,16 1,21 1,09 1,12 1,15
90 1,46 1,69 2,00 1,32 1,46 1,62 1,25 1,34 1,46 1,20 1,28 1,36 1,17 1,23 1,30 1,15 1,20 1,26 1,13 1,18 1,22 1,09 1,13 1,16
95 1,49 1,75 2,11 1,34 1,49 1,68 1,26 1,37 1,49 1,21 1,30 1,39 1,18 1,25 1,32 1,15 1,21 1,27 1,14 1,19 1,24 1,10 1,14 1,17
100 1,53 1,81 2,24 1,36 1,53 1,73 1,28 1,39 1,53 1,22 1,31 1,41 1,19 1,26 1,34 1,16 1,22 1,29 1,14 1,20 1,25 1,11 1,14 1,18
105 1,56 1,88 2,38 1,39 1,56 1,79 1,29 1,42 1,56 1,24 1,23 1,44 1,20 1,28 1,36 1,17 1,24 1,31 1,15 1,21 1,27 1,11 1,15 1,19
110 1,60 1,96 2,55 1,41 1,60 1,86 1,31 1,44 1,60 1,25 1,35 1,47 1,21 1,29 1,38 1,18 1,25 1,33 1,16 1,22 1,28 1,12 1,16 1,20
115 1,64 2,04 2,75 1,43 1,64 1,93 1,33 1,47 1,64 1,26 1,37 1,50 1,22 1,31 1,41 1,19 1,26 1,34 1,17 1,23 1,30 1,12 1,17 1,21
120 1,69 2,13 3,00 1,46 1,69 2,00 1,34 1,50 1,69 1,28 1,39 1,53 1,23 1,33 1,43 1,20 1,28 1,36 1,18 1,24 1,31 1,13 1,18 1,22
125 1,73 2,24 3,32 1,48 1,73 2,08 1,36 1,53 1,73 1,29 1,41 1,56 1,24 1,34 1,45 1,21 1,29 1,38 1,18 1,25 1,33 1,13 1,18 1,24
130 1,78 2,35 3,74 1,51 1,78 2,17 1,38 1,56 1,78 1,30 1,44 1,59 1,25 1,36 1,48 1,22 1,30 1,40 1,19 1,27 1,35 1,14 1,19 1,25
135 1,83 2,48 4,36 1,54 1,83 2,27 1,40 1,59 1,83 1,32 1,46 1,62 1,27 1,38 1,50 1,23 1,32 1,42 1,20 1,28 1,36 1,15 1,20 1,26
140 1,88 2,63 5,39 1,56 1,88 2,38 1,42 1,62 1,88 1,33 1,48 1,66 1,28 1,39 1,53 1,24 1,33 1,44 1,21 1,29 1,38 1,15 1,21 1,27
145 1,94 2,80 7,68 1,59 1,94 2,50 1,44 1,65 1,94 1,35 1,50 1,69 1,29 1,41 1,55 1,25 1,35 1,46 1,22 1,30 1,40 1,16 1,22 1,28
150 2,00 3,00   1,62 2,00 2,65 1,46 1,69 2,00 1,36 1,53 1,73 1,30 1,43 1,58 1,26 1,36 1,48 1,22 1,31 1,41 1,16 1,22 1,29
155 2,06 3,25   1,65 2,06 2,81 1,48 1,72 2,06 1,38 1,55 1,77 1,31 1,45 1,61 1,27 1,38 1,51 1,23 1,33 1,43 1,17 1,23 1,30
160 2,13 3,55   1,69 2,13 3,00 1,50 1,76 2,13 1,39 1,58 1,81 1,33 1,47 1,64 1,28 1,39 1,53 1,24 1,34 1,45 1,18 1,24 1,31
165 2,21 3,96   1,72 2,21 3,23 1,52 1,80 2,21 1,41 1,60 1,86 1,34 1,49 1,67 1,29 1,41 1,55 1,25 1,35 1,47 1,18 1,25 1,33
170 2,29 4,52   1,76 2,29 3,51 1,54 1,84 2,29 1,42 1,63 1,90 1,35 1,51 1,70 1,30 1,42 1,57 1,26 1,37 1,49 1,19 1,26 1,34
180 2,40 7,00   1,83 2,48 4,36 1,59 1,93 2,48 1,46 1,69 2,00 1,38 1,55 1,77 1,32 1,46 1,62 1,28 1,39 1,53 1,20 1,28 1,36
190 2,71     1,91 2,71 6,24 1,64 2,03 2,71 1,49 1,75 2,11 1,40 1,59 1,84 1,34 1,49 1,68 1,30 1,42 1,57 1,21 1,30 1,39
200 3,00     2,00 3,00   1,69 2,13 3,00 1,53 1,81 2,24 1,43 1,64 1,91 1,36 1,53 1,73 1,31 1,45 1,61 1,22 1,31 1,41
210 3,39     2,10 3,39   1,74 2,26 3,39 1,56 1,88 2,38 1,46 1,69 2,00 1,39 1,56 1,79 1,33 1,48 1,66 1,24 1,33 1,44
220 3,96     2,21 3,96   1,80 2,40 3,96 1,60 1,96 2,55 1,49 1,74 2,09 1,41 1,60 1,86 1,35 1,51 1,71 1,25 1,35 1,47
230 4,90     2,33 4,90   1,86 2,56 4,90 1,64 2,04 2,75 1,52 1,79 2,20 1,43 1,64 1,93 1,37 1,54 1,76 1,26 1,37 1,50
240 7,00     2,48 7,00   1,93 2,76 7,00 1,69 2,13 3,00 1,55 1,85 2,32 1,46 1,69 2,00 1,39 1,58 1,81 1,28 1,39 1,53
250       2,65     2,00 3,00   1,73 2,24 3,32 1,58 1,91 2,45 1,48 1,73 2,08 1,41 1,61 1,87 1,29 1,41 1,56
300       4,36     2,48 7,00   2,00 3,00   1,77 2,32 3,61 1,62 2,00 2,65 1,53 1,81 2,24 1,36 1,53 1,73

(Änderungen die dem Fortschritt dienen, sowie Irrtümer/Druckfehler vorbehalten.)

Wir verwenden Cookies um unsere Website zu optimieren und Ihnen das bestmögliche Online-Erlebnis zu bieten. Mit dem Klick auf „Alle erlauben“ erklären Sie sich damit einverstanden. Weiterführende Informationen und die Möglichkeit, einzelne Cookies zuzulassen oder sie zu deaktivieren, erhalten Sie in unserer Datenschutzerklärung.

Einstellungen
