Lineargehäuse-Einheiten

Sie sind hier: Startseite » Produkte » Lineartechnik » Lineargehäuse-Einheiten

Für eine schnelle und präzise Bearbeitung bitten wir Sie, die produktspezifischen Informationen bei Anfragen vollständig anzugeben.

Anzugebende Produktspezifikationen: siehe Produkttabellen

KGC27

KGC27

  • einzeln geschlossen

  • Kompaktausführung

  • Schmierbohrung M8x1

  • auch als Version mit einstellbarer Radialluft lieferbar (Artikel-Nr. KGC28-12-50)

  • Lieferung ohne Kugelbuchse (bitte extra bestellen)

  • Befestigungsschrauben DIN 912-8.8, Federring DIN 7980

  • Gewichtsangabe mit Kugelhülse

Technische Zeichnung Technische Zeichnung
Artikel-Nr. ∅d ∅D A H h L E1 E2 ∅d1 N1 N2 M (kg)
KGC27-12 12 19 40 33 17 28 14 29 4,3 11 16 M5 0,18
KGC27-16 16 24 45 38 19 30 15 34 4,3 11 18 M5 0,27
KGC27-20 20 28 53 45 23 30 15 40 5,3 13 22 M6 0,32
KGC27-25 25 35 62 54 27 40 20 48 6,6 18 26 M8 0,66
KGC27-30 30 40 67 60 30 50 25 53 6,6 18 29 M8 0,95
KGC27-40 40 52 87 76 39 60 30 69 8,4 22 38 M10 1,82
KGC27-50 50 62 103 92 47 70 35 82 10,5 26 46 M12 2,52
KTGC

KTGC

  • Tandem geschlossen

  • Kompaktausführung

  • Schmierbohrung M8x1

  • Lieferung ohne Kugelbuchse (bitte extra bestellen)

  • Befestigungsschrauben DIN 912-8.8, Federring DIN 7980

  • Gewichtsangabe mit Kugelhülse

Technische Zeichnung Technische Zeichnung
Artikel-Nr. ∅d ∅D A H h L E1 E2 E3 ∅d1 N1 N2 M (kg)
KTGC-12 12 19 40 33 17 60 35 29 30,0 4,3 11 16 M5 0,18
KTGC-16 16 24 45 38 19 65 40 34 32,5 4,3 11 18 M5 0,27
KTGC-20 20 28 53 45 23 65 45 40 32,5 5,3 13 22 M6 0,32
KTGC-25 25 35 62 54 27 85 55 48 42,5 6,6 18 26 M8 0,66
KTGC-30 30 40 67 60 30 105 70 53 52,5 6,6 18 29 M8 0,95
KTGC-40 40 52 87 76 39 125 85 69 62,5 8,4 22 38 M10 1,82
KTGC-50 50 62 103 92 47 145 100 82 72,5 10,5 26 46 M12 2,52
KALGS

KALGS

  • Standard geschlossen

  • Lieferung ohne Kugelbuchse (bitte extra bestellen)

  • Befestigung des Lagers im Gehäuse erfolgt über Sicherungsringe nach DIN 471

  • Befestigungsschrauben DIN 912-8.8, Federring DIN 7980

Technische Zeichnung Technische Zeichnung
Artikel-Nr. ∅d ∅D h H A A1 E1 E2 L L1 ∅d1 (kg)
KALGS-12 12 22 18 35 52 30 10 42 32 20 5,3 0,09
KALGS-16 16 26 22 40,5 56 34 11 46 36 22 5,3 0,12
KALGS-20 20 32 25 48,0 70 40 14 58 45 28 6,4 0,25
KALGS-25 25 40 30 58,0 80 50 20 68 58 40 6,4 0,49
KALGS-30 30 47 35 67,0 88 58 24 76 68 48 6,4 0,78
KALGS-40 40 62 45 85,0 108 74 28 94 80 56 8,4 1,28
KALGS-50 50 75 50 100 135 96 36 116 100 72 10,5 1,70
KALGSO

KALGSO

  • Standard offen

  • Schmierung und Fixierung über Schmiernippel Schlitzschraube

  • Lieferung ohne Kugelbuchse (bitte extra bestellen)

  • Gewichtsangabe mit Standard-Linearkugellager

  • Befestigung des Lagers im Gehäuse, erfolgt über Axial- Radialfixierschraube

  • Befestigungsschrauben DIN 912-8.8, Federring DIN 7980

Technische Zeichnung Technische Zeichnung
Artikel-Nr. ∅d ∅D h H A A1 E1 E2 L L1 ∅d1 (kg)
KALGSO-12 12 22 18 28 52 30 10 42 32 20 7 5,3 60 0,09
KALGSO-16 16 26 22 33,5 56 34 11 46 36 22 9,4 5,3 60 0,12
KALGSO-20 20 32 25 42 70 40 14 58 45 28 10 6,4 60 0,25
KALGSO-25 25 40 30 51 80 50 20 68 58 40 12,5 6,4 60 0,49
KALGSO-30 30 47 35 60 88 58 24 76 68 48 12,5 6,4 60 0,78
KALGSO-40 40 62 45 77 108 74 28 94 80 56 16,8 8,4 60 1,28
KALGSO-50 50 75 50 93 135 96 36 116 100 72 21 10,5 60 1,70
KG35

KG35

  • Einzel geschlossen

  • Schmierbohrung M8x1

  • Lieferung ohne Kugelbuchse (bitte extra bestellen)

  • Gewichtsangabe mit Standard-Linearkugellager

  • Befestigungsschrauben DIN 912 - 8.8, Federring DIN 7980

Technische Zeichnung Technische Zeichnung
Artikel-Nr. ∅d ∅D A H h L N1 N2 N3 E1 E2 ∅d1 d2 M (kg)
KG35-08 8 16 35 28 13 32 10 14 8 20 25 3,3 6 M4 0,07
KG35-12 12 22 43 35 18 39 13 25 10 23 32 4,2 8 M5 0,13
KG35-16 16 26 53 42 22 43 13 30 12 26 40 5,2 10 M6 0,20
KG35-20 20 32 60 50 25 54 18 34 13 32 45 6,8 11 M8 0,34
KG35-25 25 40 78 60 30 67 22 40 15 40 60 8,6 15 M10 0,65
KG35-30 30 47 87 70 35 79 22 48 16 45 68 8,6 15 M10 0,97
KG35-40 40 62 108 90 45 91 26 60 20 58 86 10,3 18 M12 1,80
KGE36

KGE36

  • Einzel geschlossen

  • Radialluft einstellbar

  • Schmierbohrung M8x1

  • Lieferung ohne Kugelbuchse (bitte extra bestellen)

  • Gewichtsangabe mit Standard-Linearkugellager

  • Befestigungsschrauben DIN 912-8.8, Federring DIN 7980

Technische Zeichnung Technische Zeichnung
Artikel-Nr. ∅d ∅D A H h L N1 N2 N3 E1 E2 ∅d1 d2 M (kg)
KGE36-08 8 16 35 28 13 32 10 14 8 20 25 3,3 6 M4 0,07
KGE36-12 12 22 43 35 18 39 11 25 10 23 32 4,2 8 M5 0,13
KGE36-16 16 26 53 42 22 43 13 30 12 26 40 5,2 10 M6 0,20
KGE36-20 20 32 60 50 25 54 18 34 13 32 45 6,8 11 M8 0,34
KGE36-25 25 40 78 60 30 67 22 40 15 40 60 8,6 15 M10 0,65
KGE36-30 30 47 87 70 35 79 22 48 16 45 68 8,6 15 M10 0,97
KGE36-40 40 62 108 90 45 91 26 60 20 58 86 10,3 18 M12 1,80
KGO37

KGO37

  • Einzel offen

  • Schmierbohrung M8x1

  • Lieferung ohne Kugelbuchse (bitte extra bestellen)

  • Gewichtsangabe mit Standard-Linearkugellager

  • Befestigung des Lagers im Gehäuse, erfolgt über Axial-Radialfixierschraube

  • Befestigungsschrauben DIN 912 - 8.8, Federring DIN 7980

Technische Zeichnung Technische Zeichnung
Artikel-Nr. ∅d ∅D A H h L N1 N2 N3 N4 E1 E2 ∅d1 d2 M (kg)
KGO37-12 12 22 43 28 18 39 11 23,5 8 16,65 23 32 4,2 8 M5 7,0 0,11
KGO37-16 16 26 53 35 22 43 13 30 12 22,00 26 40 5,2 10 M6 9,4 0,17
KGO37-20 20 32 60 42 25 54 18 34 13 25,00 32 45 6,8 11 M8 10,2 0,30
KGO37-25 25 40 78 51 30 67 22 40 15 31,50 40 60 8,6 15 M10 12,5 0,57
KGO37-30 30 47 87 60 35 79 22 48 16 33,00 45 68 8,6 15 M10 13,9 0,86
KGO37-40 40 62 108 77 45 91 26 60 20 43,50 58 86 10,3 18 M12 18 1,60
KGOE38

KGOE38

  • Einzel offen

  • Radialluft einstellbar

  • Schmierbohrung M8x1

  • Lieferung ohne Kugelbuchse (bitte extra bestellen)

  • Gewichtsangabe mit Standard-Linearkugellager

  • Befestigung des Lagers im Gehäuse, erfolgt über Axial-Radialfixierschraube

  • Befestigungsschrauben DIN 912 - 8.8, Federring DIN 7980

Technische Zeichnung Technische Zeichnung
Artikel-Nr. ∅d ∅D H h A L N1 N2 N3 N4 E1 E2 ∅d1 d2 M (kg)
KGOE38-12 12 22 28 18 43 39 11 25 8 16,65 23 32 4,2 8 M5 7,0 0,11
KGOE38-16 16 26 35 22 53 43 13 30 12 22,00 26 40 5,2 10 M6 9,4 0,17
KGOE38-20 20 32 42 25 60 54 18 34 13 25,00 32 45 6,8 11 M8 10,2 0,30
KGOE38-25 25 40 51 30 78 67 22 40 15 31,50 40 60 8,6 15 M10 12,5 0,57
KGOE38-30 30 47 60 35 87 79 22 48 16 33,00 45 68 8,6 15 M10 13,9 0,86
KGOE38-40 40 62 77 45 108 91 26 60 20 43,50 58 86 10,3 18 M12 18,0 1,60
KGS71

KGS71

  • Seitlich offen

  • Schmierbohrung M8x1

  • Lieferung ohne Kugelbuchse (bitte extra bestellen)

  • Gewichtsangabe mit Standard-Linearkugellager

  • Befestigung des Lagers im Gehäuse, erfolgt über Axial-Radialfixierschraube

  • Befestigungsschrauben DIN 912-8.8, Federring DIN 7980

Technische Zeichnung Technische Zeichnung
Artikel-Nr. ∅d ∅D A A1 H h E1 E2 L ∅d1 M N1 N2 W (kg)
KGS71-20 20 32 60 17 60 30 30 22 54 8,6 M10 22 42 10,2 0,42
KGS71-25 25 40 75 21 72 35 36 28 67 10,3 M12 26 50 12,5 0,80
KGS71-30 30 47 86 25 82 40 42 34 79 13,5 M16 34 55 13,9 1,20
KGS71-40 40 62 110 32 100 45 48 43 91 17,5 M20 43 67 18,0 2,00
KGSE72

KGSE72

  • Seitlich offen

  • Radialluft einstellbar

  • Schmierbohrung M8x1

  • Lieferung ohne Kugelbuchse (bitte extra bestellen)

  • Gewichtsangabe mit Standard-Linearkugellager

  • Befestigung des Lagers im Gehäuse, erfolgt über Axial-Radialfixierschraube

  • Befestigungsschrauben DIN 912-8.8, Federring DIN 7980

Technische Zeichnung Technische Zeichnung
Artikel-Nr. ∅d ∅D A A1 H h E1 E2 L ∅d1 M N1 N2 W (kg)
KGSE72-20 20 32 60 17 60 30 30 22 54 8,6 M10 22 42 10,2 0,42
KGSE72-25 25 40 75 21 72 35 36 28 67 10,3 M12 26 50 12,5 0,80
KGSE72-30 30 47 86 25 82 40 42 34 79 13,5 M16 34 55 13,9 1,20
KGSE72-40 40 62 110 32 100 45 48 43 91 17,5 M20 43 67 18,0 2,00
KTG85

KTG85

  • Tandem geschlossen

  • Schmierbohrung M8x1

  • Lieferung ohne Kugelbuchse (bitte extra bestellen)

  • Gewichtsangabe mit Standard-Linearkugellager

  • Befestigung des Lagers im Gehäuse, erfolgt über Axial-Radialfixierschraube

  • Befestigungsschrauben DIN 912-8.8, Federring DIN 7980

Technische Zeichnung Technische Zeichnung
Artikel-Nr. ∅d ∅D A H h L N1 N2 E1 E2 ∅d1 d2 M (kg)
KTG85-08 8 16 35 28 13 62 13 14 35 25 4,2 8 M5 0,15
KTG85-12 12 22 43 35 18 76 13 25 40 30 5,2 10 M6 0,27
KTG85-16 16 26 53 42 22 84 13 30 45 36 5,2 10 M6 0,41
KTG85-20 20 32 60 50 25 104 18 34 55 45 6,8 11 M8 0,72
KTG85-25 25 40 78 60 30 130 22 40 70 54 8,6 15 M10 1,35
KTG85-30 30 47 87 70 35 152 26 48 85 62 10,3 18 M12 2,01
KTG85-40 40 62 108 90 45 176 34 60 100 80 14,25 20 M16 3,67
KTGE32

KTGE32

  • Tandem geschlossen

  • Radialluft einstellbar

  • Schmierbohrung M8x1

  • Lieferung ohne Kugelbuchse (bitte extra bestellen)

  • Befestigungsschrauben DIN 912-8.8, Federring DIN 7980

  • Gewichtsangabe mit Kugelhülse

Technische Zeichnung Technische Zeichnung
Artikel-Nr. ∅d ∅D A H h L N1 N2 E1 E2 ∅d1 d2 M (kg)
KTGE32-08 8 16 35 28 13 62 11 14 50 25 4,2 8 M5 0,15
KTGE32-12 12 22 43 35 18 76 11 25 56 32 4,2 8 M5 0,27
KTGE32-16 16 26 53 42 22 84 13 30 64 40 5,2 10 M6 0,41
KTGE32-20 20 32 60 50 25 104 18 34 76 45 6,8 11 M8 0,72
KTGE32-25 25 40 78 60 30 130 22 40 94 60 8,6 15 M10 1,35
KTGE32-30 30 47 87 70 35 152 22 48 106 68 8,6 15 M10 2,01
KTGE32-40 40 62 108 90 45 176 26 60 124 86 10,3 18 M12 3,67
KTGO87

KTGO87

  • Tandem offen

  • Schmierbohrung M8x1

  • Lieferung ohne Kugelbuchse (bitte extra bestellen)

  • Befestigungsschrauben DIN 912-8.8, Federring DIN 7980

  • Gewichtsangabe mit Kugelhülse

Technische Zeichnung Technische Zeichnung
Artikel-Nr. ∅d ∅D A H h L N1 N2 N4 E1 E2 E3 ∅d1 d2 M W (kg)
KTGO87-12 12 22 43 30 18 76 13 25 16,65 40 30 19,5 5,2 10 M6 7,0 0,22
KTGO87-16 16 26 53 35 22 84 13 30 22,00 45 36 21,5 5,2 10 M6 9,4 0,34
KTGO87-20 20 32 60 42 25 104 18 34 25,00 55 45 27,0 6,8 11 M8 10,2 0,62
KTGO87-25 25 40 78 51 30 130 22 40 31,50 70 54 33,5 8,6 15 M10 12,9 1,17
KTGO87-30 30 47 87 60 35 152 26 48 33,00 85 62 39,5 10,3 18 M12 14,4 1,68
KTGO87-40 40 62 108 77 45 176 34 60 43,50 100 80 45 14,25 20 M16 18,2 3,15
KTGOE34

KTGOE34

  • Tandem offen

  • Radialluft einstellbar

  • Schmierbohrung M8x1

  • Lieferung ohne Kugelbuchse (bitte extra bestellen)

  • Befestigungsschrauben DIN 912-8.8, Federring DIN 7980

  • Gewichtsangabe mit Kugelhülse

Technische Zeichnung Technische Zeichnung
Artikel-Nr. ∅d ∅D A H h L N1 N2 N4 E1 E2 E3 ∅d1 d2 M W (kg)
KTGOE34-12 12 22 43 30 18 76 11 25 16,65 56 32 19,5 4,2 8 M5 7 0,22
KTGOE34-16 16 26 53 35 22 84 13 30 22,00 64 40 21,5 5,2 10 M6 9,4 0,34
KTGOE34-20 20 32 60 42 25 104 18 34 25,00 76 45 27,0 6,8 11 M8 10,2 0,62
KTGOE34-25 25 40 78 51 30 130 22 40 31,50 94 60 33,5 8,6 15 M10 12,9 1,17
KTGOE34-30 30 47 87 60 35 152 22 48 33,00 106 68 39,5 8,6 15 M10 14,4 1,68
KTGOE34-40 40 62 108 77 45 176 26 60 43,50 124 86 45,5 10,3 18 M12 18,2 3,15
KTG85-I

KTG85-I

  • Tandem offen

  • vier Befestigungsbohrungen

  • Schmierbohrung M8x1

  • Lieferung ohne Kugelbuchse (bitte extra bestellen)

  • Befestigungsschrauben DIN 912-8.8, Federring DIN 7980

  • Gewichtsangabe mit Kugelhülse

Technische Zeichnung Technische Zeichnung
Artikel-Nr. ∅d ∅D A H h L N1 N2 E1 E2 ∅d1 d2 M (kg)
KTG85-I-08 8 16 35 28 13 62 11 14 35 25 4,2 8 M5 0,15
KTG85-I-12 12 22 43 35 18 76 11 25 56 32 4,2 8 M5 0,27
KTG85-I-16 16 26 53 42 22 84 13 30 64 40 5,2 10 M6 0,41
KTG85-I-20 20 32 60 50 25 104 18 34 76 45 6,8 11 M8 0,72
KTG85-I-25 25 40 78 60 30 130 22 40 94 60 8,6 15 M10 1,35
KTG85-I-30 30 47 87 70 35 152 22 48 106 68 8,6 15 M10 2,01
KTG85-I-40 40 62 108 90 45 176 26 60 124 86 10,3 18 M12 3,67
KQSG

KQSG

  • Quadro geschlossen

  • Sonderbauformen auf Anfrage

  • Schmierbohrung M8x1

  • Lieferung ohne Kugelbuchse (bitte extra bestellen)

  • Gewichtsangabe mit Kugelhülse

  • Befestigung des Lagers im Gehäuse, erfolgt über Sicherungsringe nach DIN 471

  • Befestigungsschrauben DIN 912-8.8, Federring DIN 7980

Technische Zeichnung Technische Zeichnung
Artikel-Nr. ∅d ∅D A H h E N1 N3 R ∅d1 M (kg)
KQSG-08 8 16 65 23 11,5 55 11 8 32 4,3 M5 0,23
KQSG-12 12 22 85 32 16 73 13 13 42 5,3 M6 0,52
KQSG-16 16 26 100 36 18 88 13 15 54 5,3 M6 0,78
KQSG-20 20 32 130 46 23 115 18 19 72 6,8 M8 1,74
KQSG-25 25 40 160 56 28 140 22 24 88 9 M10 3,13
KQSG-30 30 47 180 64 32 158 26 27 96 10,5 M12 4,43
KQSG-40 40 62 230 80 40 202 34 35 122 13,5 M16 8,70
KQSO

KQSO

  • Quadro geschlossen

  • Sonderbauformen auf Anfrage

  • Schmierbohrung M8x1

  • Lieferung ohne Kugelbuchse (bitte extra bestellen)

  • Gewichtsangabe mit Kugelhülse

  • Befestigung des Lagers im Gehäuse, erfolgt über Axial-Radialfixierschraube

  • Befestigungsschrauben DIN 912-8.8, Federring DIN 7980

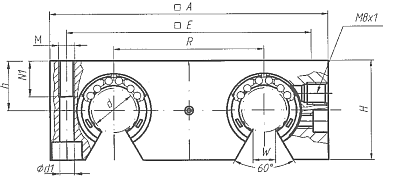

Technische Zeichnung Technische Zeichnung
Artikel-Nr. ∅d ∅D A H h E N1 R W ∅d1 M (kg)
KQSO-12 12 22 85 30 18 73 13 42 7,0 5,3 M6 0,45
KQSO-16 16 26 100 35 22 88 13 54 9,4 5,3 M6 0,73
KQSO-20 20 32 130 42 25 115 18 72 10,2 6,8 M8 1,48
KQSO-25 25 40 160 51 30 140 22 88 12,9 9 M10 2,68
KQSO-30 30 47 180 60 35 158 26 96 13,9 10,5 M12 3,95
KQSO-40 40 62 230 77 45 202 34 122 18,2 13,5 M16 8,12
KFG81

KFG81

  • Quadro geschlossen

  • Sonderbauformen auf Anfrage

  • Schmierbohrung M8x1

  • Lieferung ohne Kugelbuchse (bitte extra bestellen)

  • Gewichtsangabe mit Kugelhülse

  • Befestigung des Lagers im Gehäuse, erfolgt über Sicherungsringe nach DIN 471

  • Befestigungsschrauben DIN 912-8.8, Federring DIN 7980

Technische Zeichnung Technische Zeichnung
Artikel-Nr. ∅d ∅D ∅D1 A L L1 V E ∅d1 (kg)
KFG81-12 12 22 32 40 32 22 6 30 5,5 0,12
KFG81-16 16 26 38 50 36 24 8 35 5,5 0,17
KFG81-20 20 32 46 60 45 30 10 42 6,6 0,33
KFG81-25 25 40 58 70 58 42 12 54 6,6 0,68
KFG81-30 30 47 66 80 68 50 14 60 9,0 1,03
KFG81-40 40 62 90 100 80 59 16 78 11,0 2,00
KTFG83

KTFG83

  • Tandem Flansch

  • Lieferung ohne Kugelbuchse (bitte extra bestellen)

  • Gewichtsangabe mit Kugelhülse

  • Befestigung des Lagers im Gehäuse, erfolgt über Sicherungsringe nach DIN 472

  • Befestigungsschrauben DIN 912-8.8, Federring DIN 7980

Technische Zeichnung Technische Zeichnung
Artikel-Nr. ∅d ∅D1 ∅D2 D3 A B E1 E2 E3 E4 L L1 ∅d1 M N1 V (kg)
KTFG83-12 12 22 30 30 42 34 32 24 19 36 76 46 5,3 M6 13 10 0,20
KTFG83-16 16 26 35 35 50 40 38 28 22 40 84 50 6,6 M8 18 10 0,32
KTFG83-20 20 32 42 42 60 50 45 35 27 50 104 60 8,4 M10 22 10 0,55
KTFG83-25 25 40 52 52 74 60 56 42 32 63 130 73 10,5 M12 26 10 1,17
KTFG83-30 30 47 61 61 84 70 64 50 37 74 152 82 13,5 M16 34 10 1,50

(Änderungen die dem Fortschritt dienen, sowie Irrtümer/Druckfehler vorbehalten.)

Individuelles Angebot & weitere Infos:

Jetzt anfragen

Wir verwenden Cookies um unsere Website zu optimieren und Ihnen das bestmögliche Online-Erlebnis zu bieten. Mit dem Klick auf „Alle erlauben“ erklären Sie sich damit einverstanden. Weiterführende Informationen und die Möglichkeit, einzelne Cookies zuzulassen oder sie zu deaktivieren, erhalten Sie in unserer Datenschutzerklärung.

Einstellungen
