Wellenhalterungen/-unterstützungen

Sie sind hier: Startseite » Produkte » Lineartechnik » Wellenhalterungen / ‑unterstützungen

Für eine schnelle und präzise Bearbeitung bitten wir Sie, die produktspezifischen Informationen bei Anfragen vollständig anzugeben.

Anzugebende Produktspezifikationen: siehe Produkttabellen

FKWU54-2

FKWU54-2

  • Flach

  • AI-Legierung

  • 600 mm lang

  • Eine Bohrreihe

  • Aufgeführte Unterstützungen sind als Tragschienen, Welle montiert auf Unterstützung, nach Vorgabe lieferbar

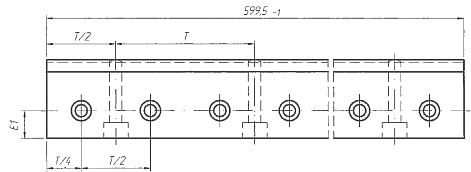

Technische Zeichnung Technische Zeichnung
Artikel-Nr. ∅d A h E1 E2 W ∅d1 ∅d2 t1 t2 T (kg)
FKWU54-220 20 15 52 15 7,5 8,3 6,6 11 8,5 8.5 100 1,10
FKWU54-225 25 20 62 18 10,0 10,8 9,0 15 15 11.0 120 1,50
FKWU54-230 30 25 72 21 12,5 11,0 11,0 18 15,3 13.5 150 2,10
FKWU54-240 40 30 88 25 15,0 15,0 14,0 20 19 16.0 200 3,00
FKWU54-250 50 35 105 30 17,5 19,0 16,0 24 21,5 18.5 200 4,20
FKWU54-1

FKWU54-1

  • Flach

  • AI-Legierung

  • 600 mm lang

  • Doppelte Bohrreihe

  • Aufgeführte Unterstützungen sind als Tragschienen, Welle montiert auf Unterstützung, nach Vorgabe lieferbar

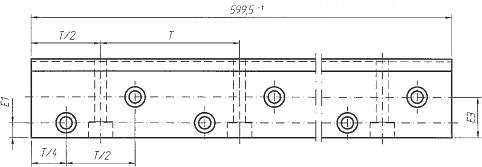

Technische Zeichnung Technische Zeichnung
Artikel-Nr. ∅d A h E1 E2 E3 W ∅d1 ∅d2 t1 t2 T (kg)
FKWU54-120 20 15 52 8 7,5 22 8,3 6,6 11 8.5 8.5 75 1,00
FKWU54-125 25 20 62 10 10,0 26 10,0 9,0 15 14.0 11.0 75 1,30
FKWU54-130 30 25 72 12 12,5 30 11,0 11,0 18 15.3 13.5 100 1,90
FKWU54-140 40 30 88 12 15,0 38 15,0 14,0 20 17.5 16.0 100 2,70
FKWU54-150 50 35 105 15 17,5 45 19,0 15,5 24 21.5 18.5 100 3,70
KWU16

KWU16

  • Niedrig

  • AI-Legierung

  • 2.400 mm lang

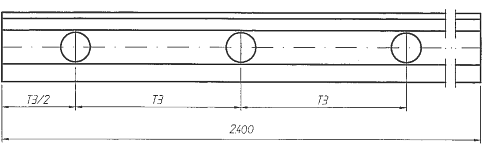

Technische Zeichnung Technische Zeichnung
Artikel-Nr. ∅d h H1 A A1 W M ∅d1 e T3 (kg)
KWU16-12 12 14,5 3 11 5,5 5,4 M4 4,5 15,5 75 0,44
KWU16-16 16 18 3 14 7,0 7,0 M5 5,5 16,0 75 0,56
KWU16-20 20 22 3 17 8,5 8,1 M6 6,6 20,0 75 0,81
KWU16-25 25 26 3 21 10,5 10,3 M8 9,0 25,0 75 1,06
KWU16-30 30 30 3 23 11,5 11,0 M10 11,0 30,0 100 1,25
KWU16-40 40 39 4 30 15,0 15,0 M12 13,5 38,0 100 2,16
KWU16-50 50 46 5 35 17,5 19,0 M14 15,5 45,0 100 2,94
KWU50

KWU50

  • Mittel

  • AI-Legierung

  • 600 mm lang

  • Oben aufgeführte Unterstützungen sind als Tragschienen, Welle montiert auf Unterstützung, nach Vorgabe lieferbar

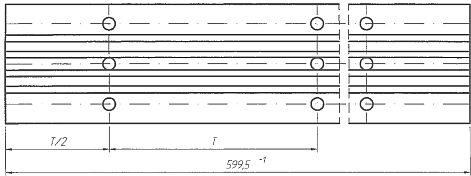

Technische Zeichnung Technische Zeichnung
Artikel-Nr. ∅d A h V N1 N2 ∅d1 ∅d2 W (°) E T1 T2 (kg)
KWU50-12 12 40 22 5 8,0 5,0 4,5 4,5 5,8 50 29 75 120 0,52
KWU50-16 16 45 26 5 9,5 6,0 5,5 5,5 7,0 50 33 100 150 0,64
KWU50-20 20 52 32 6 11,0 6,5 6,6 6,6 8,3 50 37 100 150 0,90
KWU50-25 25 57 36 6 14,0 8,5 6,6 9,0 10,8 50 42 120 200 1,08
KWU50-30 30 69 42 7 17,0 10,5 9,0 11,0 11,0 50 51 150 200 1,43
KWU50-40 40 73 50 8 17,0 10,5 9,0 11,0 15,0 50 55 200 300 1,81
KWU50-50 50 84 60 9 19,0 12,5 11,0 13,0 19,0 46 63 200 300 2,45
KWS50

KWS50

  • Hoch

  • AI-Legierung

  • 600 mm lang

  • Oben aufgeführte Unterstützungen sind als Tragschienen, Welle montiert auf Unterstützung, nach Vorgabe lieferbar

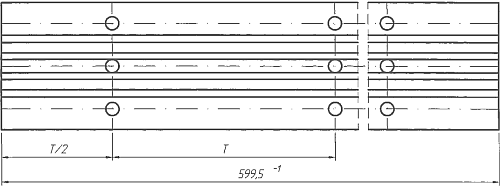

Technische Zeichnung Technische Zeichnung
Artikel-Nr. ∅d A h V N1 N2 ∅d1 ∅d2 W (°) E T1 T2 (kg)
KWS50-20 20 56 38 6 12 9,5 6,6 6,6 11 60 37 100 150 1,00
KWS50-25 25 60 42 6 15 11,5 6,6 9,0 14 60 42 120 200 1,20
KWS50-30 30 74 53 8 17,0 11,5 9,0 11,0 14 60 51 150 200 1,80
KWS50-40 40 78 60 8 19 13 9,0 11,0 18 60 55 200 300 2,10
TS

TS

  • Tragschienen werden komplett montiert angeliefert

  • Wellen in verschiedenen Materialien erhältlich

  • Abmessungen siehe Maßzeichnungen der jeweiligen Unterstützung

  • Längen beliebig wählbar (bei Überschreitung der Wellen-Herstellungslänge werden die Tragschienen verzahnt und in Teillängen angeliefert)

  • Maß der ersten Bohrung ist T/2. Wir behalten uns vor, das Maß aus technischen Gründen zu vermitteln.

Technische Zeichnung Technische Zeichnung
∅Wellen TS-FKWU54-2
mit Schraube		 TS-FKWU54-1
TSFD mit Schraube mit Schraube		 TS-KWU50
mit Schraube		 TS-KWU16
TSV mit Schraube		 TS-KWS50
TSH mit Schraube
12     M4x17   M4x20
16     M5x20 M5x20 M5x25
20 M6x45 M6x45 M6x25 M6x25 M6x30
25 M8x50 M8x50 M8x30 M8x30 M8x35
30 M10x60 M10x60 M10x35 M10x35 M10x45
40 M10x75 M10x70 M10x40 M10x40 M10x50
50 M12x90 M12x90 M12x45 M12x45
KTA

KTA

  • Al-Legierung

  • Traverse festgeschraubt

  • Wellenaufnahmeabstand gleich Maß „R“ bei KQSG und KQSO (siehe Lineargehäuse-Einheiten)

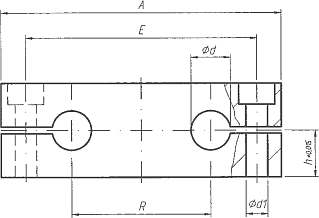

Technische Zeichnung Technische Zeichnung
Artikel-Nr. ∅d A B H h E ∅d1 R (kg)
KTA-08 8 65 12 23 12,5 52 5,5 32 0,04
KTA-12 12 85 14 32 18,0 70 6,6 42 0,09
KTA-16 16 100 18 36 20,0 82 9,0 54 0,14
KTA-20 20 130 20 46 25,0 108 11,0 72 0,25
KTA-25 25 160 25 56 30,0 132 13,5 88 0,47
KTA-30 30 180 25 64 35,0 150 13,5 96 0,62
KTA-40 40 230 30 80 44,0 190 17,5 122 1,15
KTB

KTB

  • Al-Legierung

  • Traverse beweglich

  • Wellenaufnahmeabstand gleich Maß „R“ bei KQSG und KQSO (siehe Lineargehäuse-Einheiten)

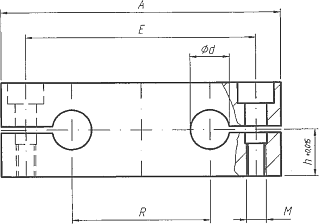

Technische Zeichnung Technische Zeichnung
Artikel-Nr. ∅d A B H h E M R (kg)
KTB-08 8 65 12 22 11 52 M5 32 0,04
KTB-12 12 85 14 28 14 70 M6 42 0,07
KTB-16 16 100 18 32 16 82 M8 54 0,13
KTB-20 20 130 20 42 21 108 M10 72 0,22
KTB-25 25 160 25 52 26 132 M12 88 0,44
KTB-30 30 180 25 58 29 150 M12 96 0,56
KTB-40 40 230 30 72 36 190 M16 122 1,00
KWBC58

KWBC 58

  • Kompakt

  • Al-Legierung

Technische Zeichnung Technische Zeichnung
Artikel-Nr. ∅d A B H h E ∅d1 ∅d2 M N1 N2 (kg)
KWBC58-06 6 32 16 27 15 22 4,2 8 M5 11 13 0,03
KWBC58-08 8 32 16 27 16 22 4,2 8 M5 11 13 0,03
KWBC58-10 10 40 18 33 18 27 5,2 10 M6 13 16 0,05
KWBC58-12 12 40 18 33 19 27 5,2 10 M6 13 16 0,05
KWBC58-14 14 45 20 38 20 32 5,2 10 M6 13 18 0,07
KWBC5816 16 45 20 38 22 32 5,2 10 M6 13 18 0,07
KWBC58-20 20 53 24 45 25 39 6,8 11 M8 18 22 0,12
KWBC58-25 25 62 28 54 31 44 8,6 15 M10 22 26 0,17
KWBC58-30 30 67 30 60 34 49 8,6 15 M10 22 29 0,22
KWBC58-40 40 87 40 76 42 66 10,3 18 M12 26 38 0,48
KWBC58-50 50 103 50 92 50 80 14,25 20 M16 34 46 0,82
KWB57

KWB 57

  • Al-Legierung

Technische Zeichnung Technische Zeichnung
Artikel-Nr. ∅d A B H h E ∅d1 ∅d2 M N1 N2 (kg)
KWB57-08 8 32 18 28 15 22 3,3 6 M4 9 13,0 0,04
KWB57-12 12 43 20 35 20 30 5,2 10 M6 13 16,5 0,10
KWB57-16 16 53 24 42 25 38 6,8 11 M8 18 21,0 0,15
KWB57-20 20 60 30-0,6 50-0,6 30 42 8,6 15 M10 22 25,0 0,23
KWB57-25 25 78 38 60 35 56 10,3 18 M12 26 30,0 0,41
KWB57-30 30 87 40-0,6 70-0,6 40 64 10,3 18 M12 26 34,0 0,53
KWB57-40 40 108 48 90 50 82 14,25 20 M16 34 44,0 0,99
KWB57-50 50 132 58 105 60 100 17,5 26 M20 43 49,0 1,25
KWB55

KWB 55

  • Standard Wellenbock

  • Al-Legierung

Technische Zeichnung Technische Zeichnung
Artikel-Nr. ∅d H h A A1 B E ∅d1 V SW (kg)
KWB55-08 8 27 15 32 16 10 25 4,5 5,0 3 0,01
KWB55-12 12 35 20 42 20 12 32 5,5 5,5 3 0,02
KWB55-16 16 42 25 50 26 16 40 5,5 6,5 3 0,03
KWB55-20 20 50 30 60 32 20 45 5,5 8,0 4 0,07
KWB55-25 25 58 35 74 38 25 60 6,6 9,0 5 0,14
KWB55-30 30 68 40 84 45 28 68 9,0 10,0 6 0,20
KWB55-40 40 86 50 108 56 32 86 11,0 12,0 8 0,48
KWB55-50 50 100 60 130 80 40 108 11,0 14,0 8 1,90
KWB55-60 60 124 75 160 100 48 132 13,5 15,0 8 3,60
KFWB56

KFWB 56

  • Flansch-Wellenbock

  • Al-Legierung

Technische Zeichnung Technische Zeichnung
Artikel-Nr. ∅d A L ∅D1 E ∅d1 V SW (kg)
KFWB56-12 12 40 20 23,5 30 ±0,12 5,5 12 3 0,06
KFWB56-16 16 50 20 27,5 35 ±0,12 5,5 12 3 0,08
KFWB56-20 20 50 23 33,5 38 ±0,15 6,6 14 4 0,10
KFWB56-25 25 60 25 42,0 42 ±0,15 6,6 16 5 0,15
KFWB56-30 30 70 30 49,5 54 ±0,25 9,0 19 6 0,30
KFWB56-40 40 100 40 65,0 68 ±0,25 11,0 26 8 0,70
KFWB56-50 50 100 50 75,0 75 ±0,25 11,0 36 8 1,20

(Änderungen die dem Fortschritt dienen, sowie Irrtümer/Druckfehler vorbehalten.)
