Gelenklager

Sie sind hier: Startseite » Produkte » Wälz- und Gleitlager » Gelenklager

Gelenkstangenköpfe Stahl/Bronze

Innengewinde
Technische Zeichnung
Bestell-Nr. d (mm) A (mm) B (mm) H (mm) Gewicht (kg) ELGES SKF Hirschmann
PHS 5 5 16 8 27 0,017 GIKFR 5 PB SIKAC 5 M SF 5
PHS 6 6 18 9 30 0,025 GIKFR 6 PB SIKAC 6 M SF 6
PHS 8 8 22 12 36 0,043 GIKFR 8 PB SIKAC 8 M SF 8
PHS 10 10 26 14 43 0,072 GIKFR10PB SIKAC 10 M SF 10
PHS 12 12 30 16 50 0,107 GIKFR12PB SIKAC 12 M SF 12
PHS 14 14 34 19 57 0,160 GIKFR14PB SIKAC 14 M SF 14
PHS 16 16 38 21 64 0,210 GIKFR16PB SIKAC 16 M SF 16
PHS 18 18 42 23 71 0,295 GIKFR18PB SIKAC 18 M SF 18
PHS 20 20 46 25 77 0,380 GIKFR20PB SIKAC 20 M SF 20
PHS 22 22 50 28 84 0,490 GIKFR22PB SIKAC 22 M SF 22
PHS 25 25 60 31 94 0,750 GIKFR25PB SIKAC 25 M SF 25
PHS 28 28 66 35 103 0,950 – – –
PHS 30 30 70 37 110 1,130 GIKFR30PB SIKAC 30 M SF 30
Außengewinde
Technische Zeichnung
Bestell-Nr. d (mm) A (mm) B (mm) H (mm) Gewicht (kg) ELGES SKF Hirschmann
POS 5 5 16 8 33 0,013 GAKFR 5 PB SAKAC 5 M SM 5
POS 6 6 18 9 36 0,019 GAKFR 6 PB SAKAC 6 M SM 6
POS 8 8 22 12 42 0,032 GAKFR 8 PB SAKAC 8 M SM 8
POS 10 10 26 14 48 0,054 GAKFR10PB SAKAC 10 M SM 10
POS 12 12 30 16 54 0,085 GAKFR12PB SAKAC 12 M SM 12
POS 14 14 34 19 60 0,126 GAKFR14PB SAKAC 14 M SM 14
POS 16 16 38 21 66 0,185 GAKFR16PB SAKAC 16 M SM 16
POS 18 18 42 23 72 0,260 GAKFR18PB SAKAC 18 M SM 18
POS 20 20 46 25 78 0,340 GAKFR20PB SAKAC 20 M SM 20
POS 22 22 50 28 84 0,435 GAKFR22PB SAKAC 22 M SM 22
POS 25 25 60 31 94 0,650 GAKFR25PB SAKAC 25 M SM 25
POS 28 28 66 35 103 0,875 – – –
POS 30 30 70 37 110 1,070 GAKFR30PB SAKAC 30 M SM 30

Gelenkstangenköpfe Stahl / GFK+PTFE

Innengewinde
Technische Zeichnung
Bestell-Nr. d (mm) A (mm) B (mm) H (mm) Gewicht (kg) ELGES SKF Hirschmann
PHS 5 EC 5 16 8 27 0,017 GIKFR 5 PW SIKB 5 F SFCV 5
PHS 6 EC 6 18 9 30 0,025 GIKFR 6 PW SIKB 6 F SFCV 6
PHS 8 EC 8 22 12 36 0,043 GIKFR 8 PW SIKB 8 F SFCV 8
PHS 10 EC 10 26 14 43 0,072 GIKFR10PW SIKB 10 F SFCV 10
PHS 12 EC 12 30 16 50 0,107 GIKFR12PW SIKB 12 F SFCV 12
PHS 14 EC 14 34 19 57 0,160 GIKFR14PW SIKB 14 F SFCV 14
PHS 16 EC 16 38 21 64 0,210 GIKFR16PW SIKB 16 F SFCV 16
PHS 18 EC 18 42 23 71 0,295 GIKFR18PW SIKB 18 F SFCV 18
PHS 20 EC 20 46 25 77 0,380 GIKFR20PW SIKB 20 F SFCV 20
PHS 22 EC 22 50 28 84 0,490 GIKFR22PW SIKB 22 F SFCV 22
Außengewinde
Technische Zeichnung
Bestell-Nr. d (mm) A (mm) B (mm) H (mm) Gewicht (kg) ELGES SKF Hirschmann
POS 5 EC 5 16 8 33 0,013 GAKFR 5 PW SAKB 5 F SMCV 5
POS 6 EC 6 18 9 36 0,019 GAKFR 6 PW SAKB 6 F SMCV 6
POS 8 EC 8 22 12 42 0,032 GAKFR 8 PW SAKB 8 F SMCV 8
POS 10 EC 10 26 14 48 0,054 GAKFR10PW SAKB 10 F SMCV 10
POS 12 EC 12 30 16 54 0,085 GAKFR12PW SAKB 12 F SMCV 12
POS 14 EC 14 34 19 60 0,126 GAKFR14PW SAKB 14 F SMCV 14
POS 16 EC 16 38 21 66 0,185 GAKFR16PW SAKB 16 F SMCV 16
POS 18 EC 18 42 23 72 0,260 GAKFR18PW SAKB 18 F SMCV 18
POS 20 EC 20 46 25 78 0,340 GAKFR20PW SAKB 20 F SMCV 20
POS 22 EC 22 50 28 84 0,435 GAKFR22PW SAKB 22 F SMCV 22

Gelenklager

Gleitpaarung Stahl/Stahl

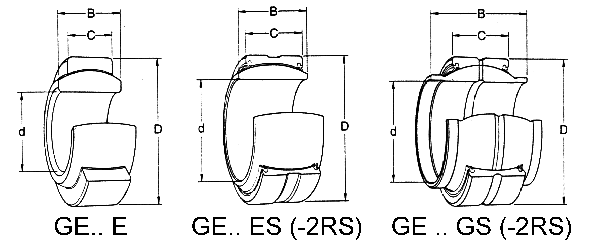

Technische Zeichnung
Bestell-Nr. d (mm) D (mm) B (mm) C (mm) Gewicht (kg) ELGES/INA SKF FAG
GE 4 E 4 12 5 3 0,003 – GE 4 E GE 4 E
GE 5 E 5 14 6 4 0,004 – GE 5 E –
GE 6 E 6 14 6 4 0,004 GE 6 DO GE 6 E GE 6 E
GE 6 G 6 16 9 5 0,010 GE 6 FO – –
GE 8 E 8 16 8 5 0,008 GE 8 DO GE 8 E GE 8 E
GE 8 G 8 19 11 6 0,015 GE 8 FO – –
GE 10 E 10 19 9 6 0,012 GE 10 DO GE 10 E GE 10 E
GE 10 G 10 22 12 7 0,022 GE 10 FO – –
GE 12 E 12 22 10 7 0,017 GE 12 DO GE 12 E GE 12 E
GE 12 G 12 26 15 9 0,041 GE 12 FO – –
GE 15 ES 15 26 12 9 0,032 GE 15 DO GE 15 ES GE 15 ES
GE 15 ES-2RS – – – – – GE 15 DO-2RS GE 15 ES-2RS GE 15 ES.2RS
GE 15 GS 15 30 16 10 0,059 GE 15 FO – –
GE 15 GS-2RS – – – – – GE 15 FA-2RS – –
GE 17 ES 17 30 14 10 0,049 GE 17 DO GE 17 ES GE 17 ES
GE 17 ES-2RS – – – – – GE 17 DO-2RS GE 17 ES-2RS GE 17 ES.2RS
GE 17 GS 17 35 20 12 0,083 GE 17 FO – –
GE 17 GS-2RS – – – – – GE 17 FO-2RS – –
GE 20 ES 20 35 16 12 0,065 GE 20 DO GE 20 ES GE 20 ES
GE 20 ES-2RS – – – – – GE 20 DO-2RS GE 20 ES-2RS GE 20 ES.2RS
GE 20 GS 20 42 25 16 0,155 GE 20 FO – –
GE 20 GS-2RS – – – – – GE 20 FO-2RS GEH 20 ES-2RS –
GE 25 ES 25 42 20 16 0,115 GE 25 DO GE 25 ES GE 25 ES
GE 25 ES-2RS – – – – – GE 25 DO-2RS GE 25 ES-2RS GE 25 ES.2RS
GE 25 GS 25 47 28 18 0,215 GE 25 FO – –
GE 25 GS-2RS – – – – – GE 25 FO-2RS GEH 25 ES-2RS –
GE 30 ES 30 47 22 18 0,16 GE 30 DO GE 30 ES GE 30 ES
GE 30 ES-2RS – – – – – GE 30 DO-2RS GE 30 ES-2RS GE 30 ES.2RS
GE 30 GS 30 55 32 20 0,33 GE 30 FO – –
GE 30 GS-2RS – – – – – GE 30 FO-2RS GEH 30 ES-2RS GEH 30 ES.2RS
GE 35 ES 35 55 25 20 0,258 GE 35 DO GE 35 ES GE 35 ES
GE 35 ES-2RS – – – – – GE 35 DO-2RS GE 35 ES-2RS GE 35 ES.2RS
GE 35 GS 35 62 35 22 0,4 GE 35 FO – –
GE 35 GS-2RS – – – – – GE 35 FO-2RS GEH 35 ES-2RS GEH 35 ES.2RS
GE 40 ES 40 62 28 22 0,315 GE 40DO GE 40ES GE 40ES
GE 40 ES-2RS – – – – – GE 40DO-2RS GE 40ES-2RS GE 40ES.2RS
GE 40 GS 40 68 40 25 0,515 GE 40 FO – –
GE 40 GS-2RS – – – – – GE 40 FO-2RS GEH 40 ES-2RS GEH 40 ES.2RS
GE 45 ES 45 68 32 25 0,413 GE 45 DO GE 45 ES GE 45 ES
GE 45 ES-2RS – – – – – GE 45 DO-2RS GE 45 ES-2RS GE 45 ES.2RS
GE 45 GS 45 75 43 28 0,66 GE 45 FO – –
GE 45 GS-2RS – – – – – GE 45 FO-2RS GEH 45 ES-2RS GEH 45 ES.2RS
GE 50 ES 50 75 35 28 0,56 GE 50 DO GE 50 ES GE 50 ES
GE 50 ES-2RS – – – – – GE 50 DO-2RS GE 50 ES-2RS GE 50 ES.2RS
GE 50 GS 50 90 56 36 1,5 GE 50 FO – –
GE 50 GS-2RS – – – – – GE 50 FO-2RS GEH 50 ES-2RS GEH 50 ES.2RS
GE 60 ES 60 90 44 36 1,1 GE 60 DO GE 60 ES GE 60 ES
GE 60 ES-2RS – – – – – GE 60 DO-2RS GE 60 ES-2RS GE 60 ES.2RS
GE 60 GS 60 105 63 40 2,05 GE 60 FO – –
GE 60 GS-2RS – – – – – GE 60 FO-2RS GEH 60 ES-2RS GEH 60 ES.2RS
GE 70 ES 70 105 49 40 1,54 GE 70 DO GE 70 ES GE 70 ES
GE 70 ES-2RS – – – – – GE 70 DO-2RS GE 70 ES-2RS GE 70 ES.2RS
GE 70 GS 70 120 70 45 3 GE 70 FO – –
GE 70 GS-2RS – – – – – GE 70 FO-2RS GEH 70 ES-2RS GEH 70 ES.2RS
GE 80 ES 80 120 55 45 2,29 GE 80 DO GE 80 ES GE 80 ES
GE 80 ES-2RS – – – – – GE 80 DO-2RS GE 80 ES-2RS GE 80 ES.2RS
GE 80 GS 80 130 75 50 3,6 GE 80 FO – –
GE 80 GS-2RS – – – – – GE 80 FO-2RS GEH 80 ES-2RS GEH 80 ES.2RS
GE 90 ES 90 130 60 50 2,82 GE 90 DO GE 90 ES GE 90 ES
GE 90 ES-2RS – – – – – GE 90 DO-2RS GE 90 ES-2RS GE 90 ES.2RS
GE 90 GS 90 150 85 55 5,41 GE 90 FO – –
GE 90 GS-2RS – – – – – GE 90 FO-2RS GEH 90 ES-2RS GEH 90 ES.2RS
GE 100 ES 100 150 70 55 4,43 GE 100 DO GE 100 ES GE 100 ES
GE 100 ES-2RS – – – – – GE 100 DO-2RS GE 100 ES-2RS GE 100 ES.2RS
GE 100 GS 100 160 85 55 6,15 GE 100 FO – –
GE 100 GS-2RS – – – – – GE 100 FO-2RS GEH 100 ES-2RS GEH 100 ES.2RS
GE 110 ES 110 160 70 55 4,94 GE 110 DO GE 110 ES GE 110 ES
GE 110 ES-2RS – – – – – GE 110 DO-2RS GE 110 ES-2RS GE 110 ES.2RS
GE 110 GS 110 180 100 70 9,7 GE 110 FO – –
GE 110 GS-2RS – – – – – GE 110 FO-2RS GEH 110 ES-2RS GEH 110 ES.2RS
GE 120 ES 120 180 85 70 8,2 GE 120 DO GE 120 ES GE 120 ES
GE 120 ES-2RS – – – – – GE 120 DO-2RS GE 120 ES-2RS GE 120 ES.2RS
GE 120 GS 120 210 115 70 15,5 GE 120 FO – –
GE 120 GS-2RS – – – – – GE 120 FO-2RS – –
GE 140 ES 140 210 90 70 11,4 GE 140 DO GE 140 ES GE 140 ES
GE 140 ES-2RS – – – – – GE 140 DO-2RS GE 140 ES-2RS GE 140 ES.2RS
GE 140 GS 140 230 130 80 19,2 GE 140 FO – –
GE 140 GS-2RS – – – – – GE 140 FO-2RS – –
GE 160 ES 160 230 105 80 14,4 GE 160 DO GE 160 ES GE 160 ES
GE 160 ES-2RS – – – – – GE 160 DO-2RS GE 160 ES-2RS GE 160 ES.2RS
GE 160 GS 160 260 135 80 25,4 GE 160 FO – –
GE 160 GS-2RS – – – – – GE 160 FO-2RS – –
GE 180 ES 180 260 105 80 18,9 GE 180 DO GE 180 ES GE 180 ES
GE 180 ES-2RS – – – – – GE 180 DO-2RS GE 180 ES-2RS GE 180 ES.2RS
GE 180 GS 180 290 155 100 34,7 GE 180 FO – –
GE 180 GS-2RS – – – – – GE 180 FO-2RS – –
GE 200 ES 200 290 130 100 28,1 GE 200 DO GE 200 ES GE 200 ES
GE 200 ES-2RS – – – – – GE 200 DO-2RS GE 200 ES-2RS GE 200 ES.2RS
GE 200 GS 200 320 165 100 43,8 – – –
GE 200 GS-2RS – – – – – GE 200 FO-2RS – –
GE 220 ES 220 320 135 100 36,1 – – –
GE 220 ES-2RS – – – – – GE 220 DO-2RS GE 220 ES-2RS GE 220 ES.2RS
GE 220 GS 220 340 175 100 51,1 – – –
GE 220 GS-2RS – – – – – GE 220 FO-2RS – –
GE 240 ES 240 340 140 100 40,4 – – –
GE 240 ES-2RS – – – – – GE 240 DO-2RS GE 240 ES-2RS GE 240 ES.2RS
GE 240 GS 240 370 190 110 66,1 – – –
GE 240 GS-2RS – – – – – GE 240 FO-2RS – –
GE 260 ES 260 370 150 110 52,0 – – –
GE 260 ES-2RS – – – – – GE 260 DO-2RS GE 260 ES-2RS GE 260 ES.2RS
GE 260 GS 260 400 205 120 81,8 – – –
GE 260 GS-2RS – – – – – GE 260 FO-2RS – –
GE 280 ES 280 400 155 120 66,0 – – –
GE 280 ES-2RS – – – – – GE 280 DO-2RS GE 280 ES-2RS GE 280 ES.2RS
GE 280 GS 280 430 210 120 97,4 – – –
GE 280 GS-2RS – – – – – GE 280 FO-2RS – –
GE 300 ES 300 430 165 120 76,0 – – –
GE 300 ES-2RS – – – – – GE 300 DO-2RS GE 300 ES-2RS GE 300 ES.2RS
Gleitpaarung Stahl/PTFE-Gewebe
Technische Zeichnung
Bestell-Nr. d (mm) D (mm) B (mm) C (mm) Gewicht (kg) INA/Elges SKF FAG
GE 15 EC 15 26 12 9 0,320 GR 15 UK – –
GE 17 EC 17 30 14 10 0,049 GE 17 UK – –
GE 20 EC 20 35 16 12 0,065 GE 20 UK – –
GE 25 EC 25 42 20 16 0,115 GE 25 UK – –
GE 30 EC 30 47 22 18 0,160 GE 30 UK GE 30 TGR –
GE 30 EC-2RS – – – – – GE 30 UK-2RS GE 30 TE-2RS GE 30 UA.2RS
GE 35 EC-2RS 35 55 25 20 0,258 – GE 35 TE-2RS GE 35 UA.2RS
GE 40 EC-2RS 40 62 28 22 0,315 GE 40 UK-2RS GE 40 TE-2RS GE 40 UA.2RS
GE 45 EC-2RS 45 68 32 25 0,413 GE 45 UK-2RS GE 45 TE-2RS GE 45 UA.2RS
GE 50 EC-2RS 50 75 35 28 0,560 GE 50 UK-2RS GE 50 TE-2RS GE 50 UA.2RS
GE 60 EC-2RS 60 90 44 36 1,100 GE 60 UK-2RS GE 60 TE-2RS GE 60 UA.2RS
GE 70 EC-2RS 70 105 49 40 1,540 GE 70 UK-2RS GE 70 TE-2RS GE 70 UA.2RS

Hydraulik Gelenkköpfe

DIN 648 Maßreihe E (GK …)

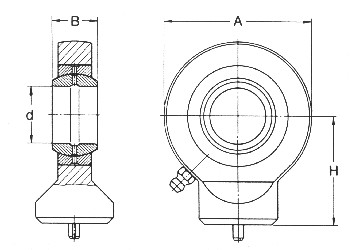

Technische Zeichnung
Bestell-Nr. d (mm) A (mm) B (mm) H (mm) Gewicht (kg) SKF-Bezeichnung
GK 10 DO 10 29 9 24 0,041 –
GK 12 DO 12 34 10 27 0,066 –
GK 15 DO 15 40 12 31 0,12 –
GK 17 DO 17 46 14 35 0,19 –
GK 20 DO 20 53 16 38 0,23 SC 20 ES
GK 25 DO 25 64 20 45 0,43 SC 25 ES
GK 30 DO 30 73 22 51 0,64 SC 30 ES
GK 35 DO 35 82 25 61 0,96 SC 35 ES
GK 40 DO 40 92 28 69 1,3 SC 40 ES
GK 45 DO 45 102 32 77 1,8 SC 45 ES
GK 50 DO 50 112 35 88 2,5 SC 50 ES
GK 60 DO 60 135 44 100 3,9 SC 60 ES
GK 70 DO 70 160 49 115 6,6 SC 70 ES
GK 80 DO 80 180 55 141 8,7 SC 80 ES
DIN 648 Maßreihe E (GF …)

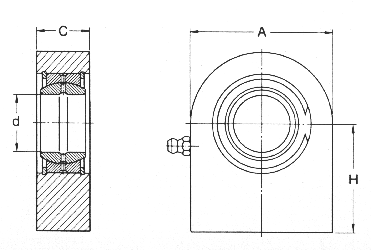

Technische Zeichnung
Bestell-Nr. d (mm) A (mm) C (mm) H (mm) Gewicht (kg) SKF-Bezeichnung
GF 20 DO 20 50 19 38 0,35 SCF 20 ES
GF 25 DO 25 55 23 45 0,53 SCF 25 ES
GF 30 DO 30 65 28 51 0,87 SCF 30 ES
GF 35 DO 35 83 30 61 1,55 SCF 35 ES
GF 40 DO 40 100 35 69 2,45 SCF 40 ES
GF 45 DO 45 110 40 77 3,4 SCF 45 ES
GF 50 DO 50 123 40 88 4,45 SCF 50 ES
GF 60 DO 60 140 50 100 7,1 SCF 60 ES
GF 70 DO 70 164 55 115 10,5 SCF 70 ES
GK 80 DO 80 180 60 141 15,0 SCF 80 ES
GK 90 DO 90 226 65 150 23,5 SCF 90 ES
GK 100 DO 100 250 70 170 31,5 SCF 100 ES
GK 110 DO 110 295 80 185 48,0 SCF 110 ES
GK 120 DO 120 360 90 210 79,0 SCF 120 ES

Individuelles Angebot & weitere Infos:

Jetzt anfragen
