Trapezgewindespindeln

Sie sind hier: Startseite » Produkte » Antriebstechnik » Trapezgewinde » Trapezgewindespindeln

Für eine schnelle und präzise Bearbeitung bitten wir Sie, die produktspezifischen Informationen bei Anfragen vollständig anzugeben.

Anzugebende Produktspezifikationen: siehe Produkttabellen

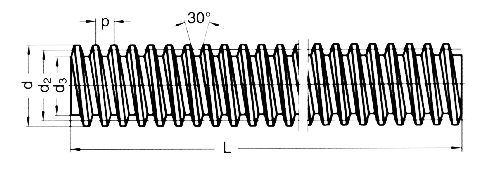

Technische Zeichnung

Werkstoff: C15

Bestell-Nr. d p d2
min		 d2
max.		 d3 Steigungs­genauigkeit
mm/300mm		 Geradheitsfehler kg/m
TR 12x3 12 3 10,19 10,41 7,84 0,10 0,1 0,75
TR 16x4 16 4 13,64 13,91 10,80 0,05 0,1 1,21
TR 18x4 18 4 15,64 15,91 12,80 0,05 0,1 1,60
TR 20x4 20 4 17,64 17,91 14,80 0,05 0,1 2,00
TR 24x5 24 5 21,09 21,39 17,50 0,05 0,1 2,72
TR 30x6 30 6 26,55 26,88 21,90 0,05 0,1 4,50
TR 36x6 36 6 32,55 32,88 27,90 0,05 0,1 6,70
TR 40x7 40 7 >36,02 36,38 30,50 0,05 0,1 8,00
TR 50x8 50 8 45,47 45,87 39,30 0,10 0,1 13,10
TR 60x9 60 9 54,94 55,36 48,15 0,10 0,1 18,00
TR 70x10 70 10 64,43 64,85 57,00 0,10 0,1 26,00

Bestell-Beispiel:

TR 20x4 L = Trapezgewindespindel 20x4 mit Linksgewinde
Standardlänge = 3000mm

Trapezgewindespindeln können auf Ihre gewünschte Längen gekürzt werden!

(Änderungen die dem Fortschritt dienen, sowie Irrtümer/Druckfehler vorbehalten.)

Individuelles Angebot & weitere Infos:

Jetzt anfragen
