Zahnstangen

Sie sind hier: Startseite » Produkte » Antriebstechnik » Zahnräder » Zahnstangen

Für eine schnelle und präzise Bearbeitung bitten wir Sie, die produktspezifischen Informationen bei Anfragen vollständig anzugeben.

Anzugebende Produktspezifikationen: siehe Produkttabellen

Zahnstange gerade verzahnt (Eingriffswinkel: 20°)

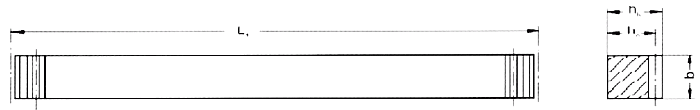

Technische Zeichnung
Bestell-Nr. Modul b hk ho kg/m
Mo 1,0 1 15 15 14,0 1,64
Mo 1,5 1,5 17 17 15,5 2,00
Mo 2,0 2 20 20 18,0 2,79
Mo 2,5 2,5 25 25 22,5 4,38
Mo 3,0 3 30 30 27,0 6,21
Mo 4,0 4 40 40 36,0 10,94
Mo 5,0 5 50 50 45,0 13,53
Mo 6,0 6 60 60 54,0 21,02
Rund-Zahnstange gerade verzahnt (Eingriffswinkel: 20°)
Technische Zeichnung
Bestell-Nr. Modul Ø dh11 b hk ho kg/m
Mo 1,0 1 15 7,5 15 14 1,32
Mo 1,5 1,5 17 9,6 17 15,5 1,68
Mo 2,0 2 20 12,0 20 18,0 2,19
Mo 2,5 2,5 25 15,0 25 22,5 3,70
Mo 3,0 3 30 18,0 30 27,0 5,11
Mo 4,0 4 40 24,0 40 36,0 9,05
Mo 5,0 5 50 30,0 50 45,0 14,22

(Änderungen die dem Fortschritt dienen, sowie Irrtümer/Druckfehler vorbehalten.)

Individuelles Angebot & weitere Infos:

Jetzt anfragen
