Kegelräder

Sie sind hier: Startseite » Produkte » Antriebstechnik » Zahnräder » Kegelräder

Für eine schnelle und präzise Bearbeitung bitten wir Sie, die produktspezifischen Informationen bei Anfragen vollständig anzugeben.

Anzugebende Produktspezifikationen: siehe Produkttabellen

Übersetzung 1:1
Technische Zeichnung

Eingriffswinkel: 20°Achswinkel: Σ = 90°

Material: Stahl C45

Bestell-Nr. Modul Zähnezahl De Dp A F Dn D1 dm L Lm kg
Mo. 1,0-16 1 16 17,4 16,0 11,2 4 13,3 4 16   6,7 0,02
Mo. 1,0-19 1 19 20,4 19,0 11,8 4 15,3 4 18   6,6 0,02
Mo. 1,0-22 1 22 23,4 22,0 12,8 4,7 16,3 5 20   6,1 0,02
Mo. 1,0-26 1 26 27,4 26,0 13,3 5,5 20,3 5 22   7 0,04
Mo. 1,0-30 1 30 31,4 30,0 16,0 6,4 20,3 5 26   8 0,05
Mo. 1,5-16 1,5 16 26,1 24,0 18,9 6 20,3 8 26   12,2 0,04
Mo. 1,5-19 1,5 19 30,6 28,5 21,3 7 20,3 8 30   11,6 0,05
Mo. 1,5-22 1,5 22 35,1 33,0 22,5 7,5 25,3 8 33   12,7 0,09
Mo. 1,5-26 1,5 26 41,1 39,0 23,2 8,5 28,3 8 36   12 0,12
Mo. 1,5-30 1,5 30 47,1 45,0 27,2 10 30,0 12 42   12,1 0,17
Mo. 2,0-16 2 16 34,8 32,0 23,5 8 25,3 8 33   13,6 0,08
Mo. 2,0-19 2 19 40,8 38,0 24,2 9 25,3 8 36   12 0,11
Mo. 2,0-22 2 22 46,8 44,0 27,9 10 30,3 10 42   14 0,18
Mo. 2,0-26 2 26 54,8 52,0 31,4 12 35,3 12 48   13,7 0,28
Mo. 2,0-30 2 30 62,8 60,0 34,1 13 40,3 12 54   17 0,41
Mo. 2,5-16 2,5 16 43,5 40,0 28,1 10 30,3 12 40   15,2 0,14
Mo. 2,5-19 2,5 19 51,0 47,5 27,1 11 35,3 12 42   13 0,21
Mo. 2,5-22 2,5 22 58,5 55,0 30,1 12 45,3 12 48   15,7 0,36
Mo. 2,5-26 2,5 26 68,5 65,0 33,2 15 45,3 15 54   16 0,47
Mo. 2,5-30 2,5 30 78,5 75,0 39,0 16 50,3 15 64   20 0,74
Mo. 3,0-16 3 16 52,2 48,0 31,7 12 40,3 12 46   18,1 0,28
Mo. 3,0-19 3 19 61,2 57,0 36,0 13 40,3 14 54   17,1 0,39
Mo. 3,0-22 3 22 70,2 66,0 36,9 15 50,3 15 58   17,1 0,59
Mo. 3,0-26 3 26 82,2 78,0 38,4 17 50,3 15 64   18 0,77
Mo. 3,0-30 3 30 94,2 90,0 43,8 19 60,3 20 74   22 1,19
Mo. 3,5-16 3,5 16 60,9 56,0 36,4 14 45,3 15 53   19,8 0,41
Mo. 3,5-19 3,5 19 71,4 66,5 36,9 15 50,3 15 58   18 0,59
Mo. 3,5-22 3,5 22 81,9 77,0 39,1 17 55,3 15 64   18 0,84
Mo. 3,5-26 3,5 26 95,9 91,0 42,2 20 60,3 20 72   20 1,17
Mo. 3,5-30 3,5 30 110,0 105,0 47,3 23 70,3 20 82 43 22 1,69
Mo. 4,0-16 4 16 69,7 64,0 44,3 15 50,3 15 64   25,1 0,66
Mo. 4,0-19 4 19 81,7 76,0 44,4 18 55,3 18 68   22 0,88
Mo. 4,0-22 4 22 93,7 88,0 45,9 20 60,3 18 74   22 1,21
Mo. 4,0-26 4 26 109,7 104,0 48,0 23 70,3 20 82 43 22 1,68
Mo. 4,0-30 4 30 125,7 120,0 54,2 26 80,3 25 94 49 25 2,50
Mo. 4,5-16 4,5 16 78,4 72,0 46,3 17,5 55,3 18 68   25 0,84
Mo. 4,5-19 4,5 19 91,8 85,5 47,3 20 60,3 20 74   25 1,15
Mo. 4,5-22 4,5 22 105,3 99,0 50,1 22 70,3 20 82   25 1,72
Mo. 4,5-26 4,5 26 123,3 117,0 53,2 25 75,3 20 92 45 25 2,22
Mo. 4,5-30 4,5 30 141,4 135,0 60,0 29 80,3 25 105 54 28 3,25
Mo. 5,0-16 5 16 87,1 80,0 48,9 18 60,3 20 74   25 1,10
Mo. 5,0-19 5 19 102,1 95,0 52,2 22 60,3 20 82   25 1,50
Mo. 5,0-22 5 22 117,1 110,0 58,2 24 80,3 20 94 52 30 2,39
Mo. 5,0-26 5 26 137,1 130,0 62,7 29 80,3 20 105 57 30 3,27
Mo. 5,0-30 5 30 157,1 150,0 68,9 32 80,3 30 119 63 35 4,13

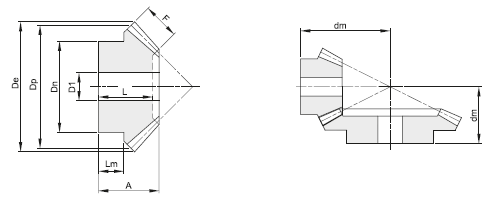

Übersetzung 1:2
Technische Zeichnung

Eingriffswinkel: 20°Achswinkel: Σ = 90°

Material: Stahl C45

Bestell-Nr. Modul Zähnezahl De Dp A F Dn D1 dm L Lm kg
Mo. 1,0 2:1K 1 15 17,4 15,0 11,9 5 13,3 4 22   6,6 0,02
Mo. 1,0 2:1G 1 30 30,6 30,0 15,1 5 20,3 5 20 14 9 0,05
Mo. 1,5 2:1K 1,5 15 26,1 22,5 21,1 9 20,3 8 35   12 0,04
Mo. 1,5 2:1G 1,5 30 45,9 45,0 25,2 9 32,3 8 32 23 16 0,17
Mo. 2,0 2:1K 2 15 34,8 30,0 26 11,5 25,3 8 45   13,8 0,09
Mo. 2,0 2:1G 2 30 61,2 60,0 29,8 11,5 40,3 12 39 27 18 0,32
Mo. 2,5 2:1K 2,5 15 43,5 37,5 31,8 15 32,3 12 55   16,2 0,17
Mo. 2,5 2:1G 2,5 30 76,5 75,0 33,7 15 45,3 15 45 30 20 0,50
Mo. 3,0 2:1K 3 15 52,2 45,0 37,3 17 40,3 12 66   19,8 0,33
Mo. 3,0 2:1G 3 30 91,8 90,0 42,1 17 55,3 15 56 38 25 0,96
Mo. 3,5 2:1K 3,5 15 60,9 52,5 46,1 20,5 45,3 15 79   24,7 0,50
Mo. 3,5 2:1G 3,5 30 107,1 105,0 45 20,5 60,3 20 61 40 25 1,31
Mo. 4,0 2:1K 4 15 69,6 60,0 48,6 22,5 50,3 20 87   24,6 0,65
Mo. 4,0 2:1G 4 30 122,3 120,0 57,3 22,5 80,3 20 76 52 35 2,52
Mo. 4,5 2:1K 4,5 15 78,3 67,5 51,4 26 60,3 20 94   24,7 0,97
Mo. 4,5 2:1G 4,5 30 137,6 135,0 60,3 26 80,3 25 81 53 35 2,95
Mo. 5,0 2:1K 5 15 87,0 75,0 57,6 30 60,3 20 104   25,3 1,23
Mo. 5,0 2:1G 5 30 152,9 150,0 62,5 30 80,3 25 85 56 35 3,56

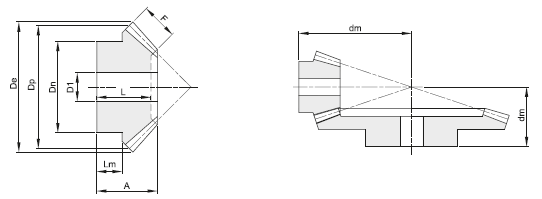

Übersetzung 1:3
Technische Zeichnung

Eingriffswinkel: 20°Achswinkel: Σ = 90°

Material: Stahl C45

Bestell-Nr. Modul Zähnezahl De Dp A F Dn D1 dm L Lm kg
Mo. 1,0 3:1K 1 15 17,7 15,0 16,6 7,1 13,3 4 32   9,3 0,02
Mo. 1,0 3:1G 1 45 45,3 45,0 17,1 7,1 25,3 8 22 15 10 0,09
Mo. 1,5 3:1K 1,5 15 26,5 22,5 22,6 10,5 19,3 8 46   11,7 0,04
Mo. 1,5 3:1G 1,5 45 68,1 67,5 29,6 10,5 45,3 14 37 27 20 0,40
Mo. 2,0 3:1K 2 15 35,4 30,0 28,9 14 25,3 8 60   14,2 0,11
Mo. 2,0 3:1G 2 45 90,8 90,0 32,1 14 45,3 15 42 29 20 0,62
Mo. 2,5 3:1K 2,5 15 44,2 37,5 34,6 18 32,3 12 73   15,9 0,20
Mo. 2,5 3:1G 2,5 45 113,4 112,5 39,7 18 60,3 20 52 36 25 1,23
Mo. 3,0 3:1K 3 15 53,0 45,0 41,3 21 40,3 15 88   19,7 0,35
Mo. 3,0 3:1G 3 45 136,1 135,0 47,2 21 60,3 20 62 42,5 30 1,83
Mo. 3,5 3:1K 3,5 15 61,9 52,5 49,6 23,5 45,3 15 105   25,1 0,57
Mo. 3,5 3:1G 3,5 45 158,8 157,5 54,4 23,5 80,3 20 72 49 35 3,21
Mo. 4,0 3:1K 4 15 70,7 60,0 54,3 27,5 50,3 20 117   25,4 0,75
Mo. 4,0 3:1G 4 45 181,5 180,0 57,0 27,5 80,3 22 77 51 35 2,53
Mo. 4,5 3:1K 4,5 15 79,5 67,5 55,2 28,5 55,3 20 128   24,8 1,02
Mo. 4,5 3:1G 4,5 45 204,2 202,5 63,9 28,5 90,3 25 87 57 40 5,70
Mo. 5,0 3:1K 5 15 88,4 75,0 65,3 33 60,3 20 145   30 1,47
Mo. 5,0 3:1G 5 45 226,9 225,0 66,7 33 90,3 28 92 59 40 7,22

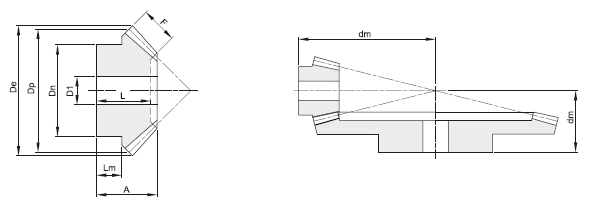

Übersetzung 1:4
Technische Zeichnung

Eingriffswinkel: 20°Achswinkel: Σ = 90°

Material: Stahl C45

Bestell-Nr. Modul Zähnezahl De Dp A F Dn D1 dm L Lm kg
Mo. 1,0 4:1K 1 15 17,8 15,0 17,2 9,3 13,3 4 38   7,7 0,02
Mo. 1,0 4:1G 1 60 60,3 60,0 17,1 9,3 30,3 8 22 15 10 0,16
Mo. 1,5 4:1K 1,5 15 26,7 22,5 23,0 11 20,3 8 57   11,7 0,05
Mo. 1,5 4:1G 1,5 60 90,4 90,0 34 11 50,3 15 42 31 25 0,63
Mo. 2,0 4:1K 2 15 35,6 30,0 31 16 25,3 8 75   14,4 0,12
Mo. 2,0 4:1G 2 60 120,6 120,0 37,6 16 60,3 16 48 34 25 1,28
Mo. 2,5 4:1K 2,5 15 44,5 37,5 38,1 19 32,3 14 94   18,4 0,21
Mo. 2,5 4:1G 2,5 60 150,7 150,0 44,8 19 60,3 20 58 40 30 1,92
Mo. 3,0 4:1K 3 15 53,3 45,0 48,1 23 40,3 15 115   24,5 0,42
Mo. 3,0 4:1G 3 60 180,8 180,0 53,2 23 80,3 20 69 48 35 3,75
Mo. 3,5 4:1K 3,5 15 62,2 52,5 52,1 26 45,3 15 131   25,1 0,62
Mo. 3,5 4:1G 3,5 60 211,0 210,0 60,4 26 90,3 25 79 54 40 5,60
Mo. 4,0 4:1K 4 15 71,1 60,0 55,1 30 50,3 20 145   23,8 0,81
Mo. 4,0 4:1G 4 60 241,1 240,0 60,8 30 90,3 28 82 53 40 6,43
Mo. 4,5 4:1K 4,5 15 79,9 67,5 59,1 34 60,3 20 160   24,1 1,17
Mo. 4,5 4:1G 4,5 60 271,2 270,0 68,2 34 100,3 30 92 61 40 11,30
Mo. 5,0 4:1K 5 15 88,8 75,0 68,1 38 70,3 20 180   29,4 1,85
Mo. 5,0 4:1G 5 60 301,3 300,0 73,5 38 110,3 30 100 66 40 16,51

(Änderungen die dem Fortschritt dienen, sowie Irrtümer/Druckfehler vorbehalten.)
